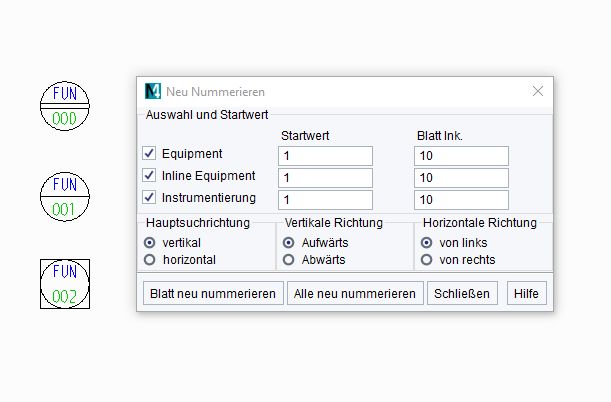

Optimisation de l’outil de renumérotation du P&ID

La renumérotation de dessins complets est un moyen astucieux de faire en sorte que la numérotation des éléments copiés dans un dessin soit toujours conforme aux spécifications. Grâce à cette fonction, les éléments en double peuvent être renumérotés de sorte que les composants ayant le même ID ne puissent pas être utilisés. Dans la version 7.1, cette fonction a été étendue aux ID de boucle des instruments. Cela signifie que l’utilisateur peut maintenant aussi renommer correctement les instruments utilisés.

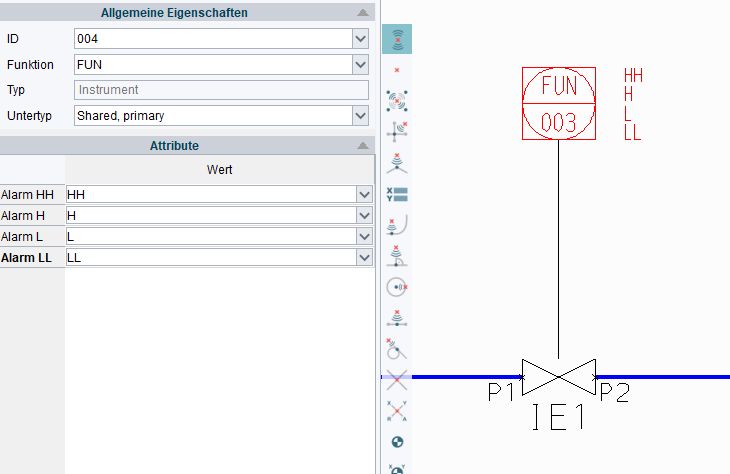

Nouveau : Instrumentation avec attributs d’alarme

Avec la version 7.1, les attributs d’alarme pour les symboles d’instrumentation peuvent être définis directement dans le tableau de bord dans M4 P&ID FX. Ceux-ci sont alors automatiquement affichés sous forme de textes à côté du symbole. Par rapport au placement manuel des textes, cette fonction facilite le placement des attributs d’alarme par l’utilisateur et lui fait ainsi gagner du temps en termes de configuration et d’administration.

Meilleure configuration des rapports P&ID et des nomenclatures

Avec l’actuelle version 7.1 de M4 P&ID FX, les rapports P&ID et les listes de pièces peuvent être encore mieux configurés. L’utilisateur peut désormais configurer encore mieux les listes de pipelines et les éditer sous différentes formes. Grâce à cette nouvelle configuration, il est possible, par exemple, d’éditer les appareils connectés à la canalisation dans une liste de pièces ou de spécifier la largeur des colonnes pour les différents attributs sous forme de pourcentage. L’utilisateur peut ainsi optimiser la mise en page de son rapport en fonction de ses besoins du moment.

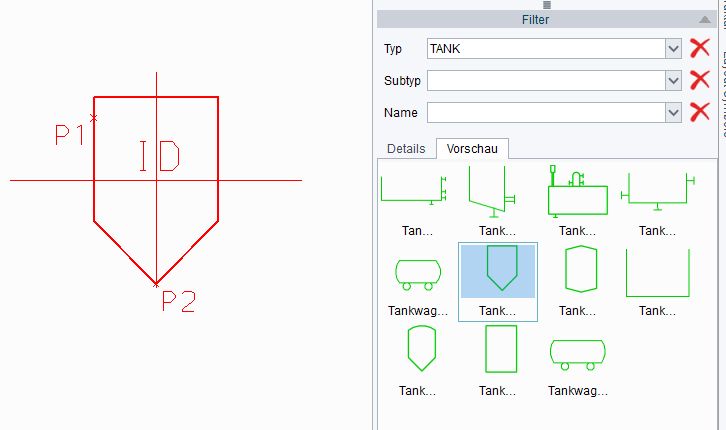

Meilleure recherche dans le navigateur de symboles du P&ID

De nouvelles fonctionnalités, telles que des filtres améliorés pour la recherche dans le navigateur de symboles P&ID, permettent de trouver encore plus facilement les différents composants dans le navigateur de symboles de la version 7.1 de M4 P&ID FX. Pour ce faire, il suffit à l’utilisateur de rechercher des catalogues, des groupes ou des symboles individuels pour que les résultats s’affichent en direct dans le navigateur de symboles.

Améliorations du logiciel demandées par les clients

En plus des nombreuses innovations, la nouvelle version de M4 P&ID FX comprend de nombreuses améliorations de la productivité. Ces demandes d’optimisation sont régulièrement soumises par les clients de CAD Schroer via le portail client et sont donc directement prises en compte dans le développement du logiciel.

Téléchargement gratuit

Les clients M4 P&ID FX, peuvent télécharger dès maintenant la nouvelle version 7.1. Les nouveautés sont orientées sur la productivité, la simplification et la rapidité dans la création de diagrammes. Les clients disposants d’un contrat de maintenance peuvent dès maintenant télécharger gratuitement la nouvelle version M4 P&ID FX 7.1 sur le portail client.

Liste des changements

Quoi de neuf dans M4 P&ID FX 7.0?

Attributs standards pour les étiquettes de lignes définis par l’utilisateur

L’outil P&ID pour l’étiquetage des conduits permet désormais à l’utilisateur de définir des valeurs d’attributs standards. L’utilisateur peut définir des valeurs standards pour les attributs en cours d’utilisation dans une session. Il peut modifier temporairement les valeurs d’attributs standards au sein d’un projet et accélérer ainsi le rythme de conception.

PID Attributes Linelabel
PID Numbering

Optimisation de l’outil de renumérotation

M4 prend en charge la renumérotation des dessins complets depuis la version 6.3. Cette fonction permet de renuméroter de nombreux éléments copiés dans un dessin afin qu’aucun composant portant le même nom ne soit utilisé. Dans la version 7.0, cette fonction a été étendue à l’instrumentation, de sorte que les instruments utilisés sont maintenant renommés correctement.

Extension de la boîte de dialogue des connecteurs de feuilles

M4 permet d’assembler plusieurs feuilles dans un même projet de conception. Les lignes sont reliées logiquement entre les différents dessins par les connecteurs de feuilles. Avec la version 7.0, la boîte de dialogue du connecteur de feuilles affiche maintenant dans une boîte de dialogue de sélection les connexions qui ne sont pas encore traitées ; ainsi les lignes « non encore connectées » peuvent être facilement sélectionnées pour être connectées à la feuille courante.

Sous-types personnalisés pour les composants

M4 comporte une structure par défaut de tous les composants, par types et sous-types, ce qui permet de structurer et de générer plus simplement les nomenclatures. À partir de la version 7.0, les sous-types des composants peuvent être modifiés li-brement et sélectionnés séparément. La saisie directe d’un nouveau sous-type est également possible.

Favoris de symboles

A partir de la version 7.0, M4 permet maintenant de sauvegarder des symboles P&ID dans une zone favorite de l’onglet des symboles. Ceci s’effectue simplement via le menu contextuel, où le symbole sélectionné est ajouté aux favoris. Les favoris ainsi créés sont utilisés pour générer des diagrammes encore plus rapidement, ce qui permet de gagner du temps de conception.

Utilisation des points de connexions pour le positionnement de l’équipement

M4 permet maintenant de modifier le point de référence lors du positionnement d’un composant. Les différents points de raccordements peuvent être utilisés comme points de références alternatifs. La sélection s’effectue facilement à partir du menu contextuel.

PID Favorites
PID Connection Points

Mise à l’échelle personnalisable de différents types de symboles

Dans M4, les symboles P&ID sont affichés sous forme d’aperçu dans une boîte de dialogue intelligible. La taille des symboles dans l’aperçu peut être ajustée pour tous les types de symboles en même temps. A partir de la version 7.0, M4 permet désormais de mettre à l’échelle la taille des symboles distinctement pour chaque catégorie. Par exemple, les symboles d’équipement peuvent maintenant être affichés en plus petits par rapport aux symboles d’instrumentation.

Définir le diamètre nominal des points de raccordements

A partir de la version M4 7.0, les points de raccordements des symboles P&ID peu-vent être pourvus de diamètres nominaux. Ceux-ci peuvent ensuite être édités dans un rapport ou utilisés dans la conception de tuyauterie 3D pour placer les compo-sants appropriés.

Déplacer les symboles en un double-clic

A partir de la version 7.0, les symboles ou les étiquettes de lignes peuvent être dé-placés dans M4, en un simple double-clic sur le symbole correspondant. Le symbole actuel est sélectionné et la fonction de déplacement appropriée est activée. La saisie des données par l’utilisateur et le temps de conception sont ainsi considérablement réduits ; les P&ID sont parmi les dessins les plus édités.

Création automatique de légendes de symboles

A partir de la version 7.0, des légendes de symboles peuvent être générées dans M4 pour les diagrammes P&ID ou des projets complets. Celles-ci sont générées soit sur la feuille courante, soit sur une nouvelle feuille. Pendant la génération, l’utilisateur peut définir le contenu de la légende. L’utilisateur peut choisir entre la feuille cou-rante, l’ensemble du projet ou une zone du catalogue. La position et la taille de la légende peuvent également être ajustées. Cette fonction élimine la création manuelle fastidieuse de légendes de symboles, puisque qu’elles peuvent maintenant être générées pour chaque projet en seulement quelques clics.

Extension de l’administration des P&ID

Depuis la version 7.0, l’administration des P&ID comporte des options supplémen-taires. Par exemple, des symboles isolés, des groupes de symboles ou des cata-logues complets de symboles peuvent être affichés ou masqués par les utilisateurs. Il est très courant d’utiliser des jeux de symboles alternatifs pour différents clients, ce qui simplifie la tâche.

Génération des nomenclatures améliorée

La génération des nomenclatures a encore été améliorée dans la version 7.0. La boîte de dialogue de génération des nomenclatures a été simplifiée. Les options de configuration des nomenclatures ne sont maintenant visibles que lorsque l’utilisateur s’est connecté en tant qu’administrateur. Les nomenclatures, placées sous forme de tableau sur une feuille, peuvent être mises à jour maintenant plutôt que d’être remplacées. En outre, les configurations de nomenclature sont désormais stockées dans des fichiers séparés, ce qui facilite leur échange entre les utilisateurs.

Quoi de neuf dans M4 P&ID FX 6.3?

Amélioration de la connexion des lignes d’instrumentations aux symboles P&ID

Avec la version 6.3 de M4 P&ID FX la manipulation des lignes d’instrumentation en conjonction avec les symboles existants a encore été améliorée. Cela permet à l’utilisateur de positionner plus facilement les lignes d’instrumentation et d’accélérer ainsi la planification.

Nouvelle fonction de recherche et de filtrage dans le gestionnaire de symboles P&ID

M4 P&ID FX inclut maintenant de nouvelles fonctions de recherche et de filtrage dans le gestionnaire de symboles P&ID. Ceci vous permet de rechercher des symboles à partir du texte ou des filtres prédéfinis. Les filtres suivent automatiquement la structure du catalogue en cours d’utilisation.

M4 P&ID FX maintenant avec 64 Bit

Depuis la version 6.3, M4 P&ID FX est uniquement disponible en version 64 bits. Ainsi, le logiciel peut être utilisé de manière optimale sur des ordinateurs modernes et offre ainsi de meilleures performances.

Déplacement des symboles existants optimisé

Le déplacement des symboles sur une ligne a de nouveau été optimisé dans la nouvelle version. Ainsi les symboles peuvent être dupliqués ou alignés par rapport à un point de chargement défini lors du déplacement. Ces optimisations facilitent la modification des diagrammes existants.

Optimisation de la numérotation automatique

Avec la version 6.3, une fonction de renumérotation des composants contenus dans les diagrammes a été ajoutée dans M4 P&ID FX. Cette possibilité offre des avantages non négligeables aux utilisateurs qui copient souvent des éléments de dessins pour les utiliser dans d’autres diagrammes. La numérotation automatique permet de renuméroter les éléments d’un dessin ou un projet complet avec plusieurs diagrammes. Cela permet d’améliorer la qualité des dessins ainsi que celle de l’ensemble du projet.

Quoi de neuf dans M4 P&ID FX 6.2?

Amélioration des navigateurs de symboles P&ID

Dans la version 6.2 du logiciel M4 P&ID FX les navigateurs de symboles ont été optimisés. L’attention a porté sur une représentation plus adéquate et plus détaillée des symboles. Ainsi, la sélection et le placement des différents symboles P&ID est désormais plus facile et plus rapide.

Génération des symboles optimisée

Le processus de génération de symboles a été optimisé dans M4 P&ID FX. Ainsi, les différents symboles peuvent maintenant être générés plus facilement et traités dans un catalogue personnalisé.

Lignes de tuyauteries amléliorées

Dans la version 6.2 de M4 P&ID FX le placement des lignes de tuyauteries a été optimisé en tenant compte des demandes des clients. Ainsi, les tuyauteries restent toujours verrouillées lorsqu’elles sont connectées à un symbole. En outre, les connexions de tuyauteries peuvent être ajustées en tout point de la ligne. Cela permet de travailler plus rapidement et donc plus efficacement avec M4 P&ID FX.

Outil de déplacement optimisé

L’outil de déplacement dans M4 P&ID FX permet de traiter rapidement les différents composants d’un dessin. Dans la version 6.2, l’outil a été optimisé de telle sorte que les différents éléments peuvent être déplacés plus facilement. L’attention a porté principalement sur l’optimisation de l’alignement des différentes lignes.

Nouveau types de lignes 2D décor

Dans M4 P&ID FX version 6.2, de nouveaux types de lignes sont maintenant disponibles, tels que « nuages » ou « dents de scie ». Ceux-ci sont souvent utilisés dans les diagrammes et peuvent donc maintenant être utilisés dans la nouvelle version du logiciel. La lisibilité des diagrammes est de ce fait améliorée.

Optimisation du logiciel orienté client

Outre les nombreuses nouveautés, la nouvelle version M4 P&ID FX contient de nombreuses améliorations de productivité demandées par nos clients. Ces demandes ou suggestions d’optimisation sont régulièrement postées sur le portail par les clients de CAD Schroer et directement intégrées dans le processus de développement logiciel.
