Visionneuse 3D pour la planification des usines et des usines

M4 REVIEW est un visualiseur 3D indépendant pour la visualisation interactive de modèles 3D étendus. Des modèles d’usines ou d’usines complètes peuvent être sauvegardés dans M4 PLANT au format très compact HSF, par exemple pour les transmettre par e-mail au client pour une révision quotidienne de la conception. En outre, M4 REVIEW prend en charge le format XML ISO 15926, qui permet également de visualiser de nombreuses données de planification provenant d’autres systèmes.

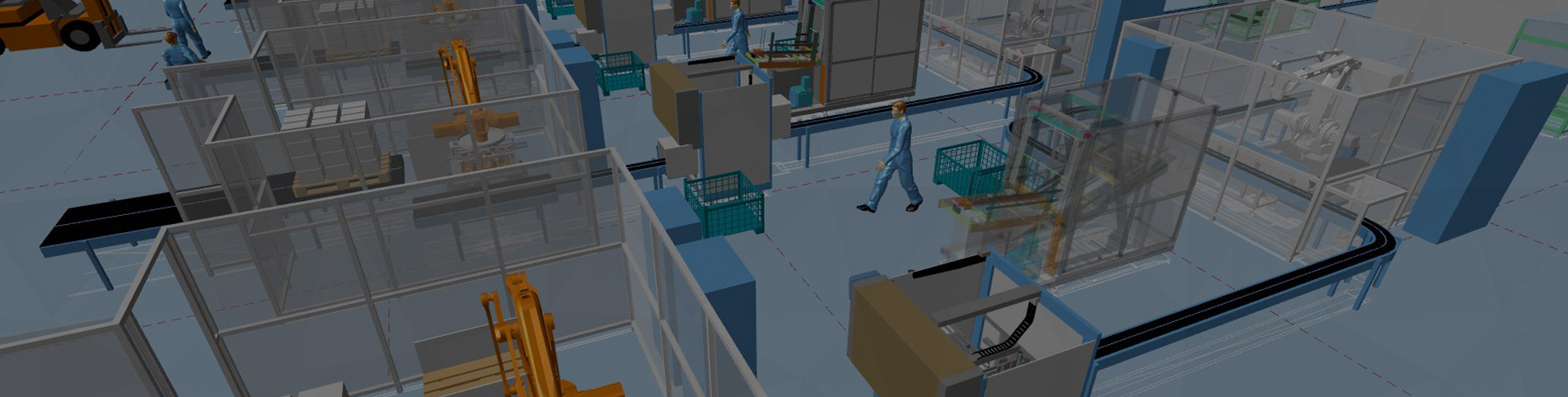

Fabrikplanung: 3D-Visualisierung

Visionneuse 3D pour les modèles 3D et les nuages de points

M4 REVIEW prend en charge les formats 3D HSF, HMF, MOD, STL, VRML, DGN, nuages de points OOC et le format XML ISO 15926. Cela signifie que les modèles 3D créés dans M4 DRAFTING (MOD) ou dans d’autres systèmes de CAO peuvent également être visualisés avec la visionneuse. Grâce au support du format OOC, le Viewer permet même de visualiser des données de balayage laser étendues sous forme de nuages de points.

Visualiseur 2D pour les dessins CAO M4

M4 REVIEW vous permet également d’ouvrir et de visualiser des dessins en 2D au format M4 SHE. Grâce aux fonctions de zoom incluses, les dessins CAO peuvent ensuite être visualisés en détail. Si des styles spécifiques à l’entreprise ont été utilisés pour le dessin, le projet M4 correspondant peut également être utilisé pour afficher les dessins dans le même style. De plus, le visualiseur offre une fonction de mesure et la possibilité de sélectionner les couches visibles à l’aide de jeux de couches.

Fonctions de MPDS4 REVIEW

La version gratuite du visualiseur 3D contient les fonctionnalités de base pour vérifier une conception en 3D, par exemple un modèle d’usine ou un nuage de points scanné au laser. La version complète de la visionneuse 3D, qui est payante, et contient des programmes supplémentaires pour visualiser la structure et les propriétés du modèle en plus des fonctions d’affichage du modèle 3D. En outre, les cotations et les commentaires peuvent être ajoutés et stockés dans le modèle 3D. Le visualiseur 3D peut également être utilisé pour effectuer des revues réalistes de l’usine ou de l’installation.
Téléchargement

M4 REVIEW Fonctionnalités

M4 REVIEW - Gratuite
  • 3D: HSF, HMF, MOD, STL, VRML, OOC
  • 2D: SHE (M4 DRAFTING ou M4 P&ID FX)
  • Rotation et zoom
  • Perspective/vue géométrique
Téléchargement
M4 REVIEW - Version complète
  • 3D: HSF, HMF, MOD, STL, VRML, OOC, ISO 15926 XML
  • 2D: SHE (M4 DRAFTING ou M4 P&ID FX)
  • Rotation et zoom
  • Perspective/vue géométrique
  • Enregistrement de vues
  • Visualisation de la structure du modèle et des informations détaillées
  • Masquage des éléments du modèle
  • Ajout de notes sur le modèle 3D et sauvegarde dans ce dernier
  • Insérer des cotations
  • Répéter / Annuler
  • Assistance et service de mise à jour
