Symboles et bibliothèques de composants

M4 DRAFTING est un package de dessin assisté par ordinateur moderne, très puissant et pouvant être utilisé sur diverses plates-formes. Il se distingue des autres par la facilité d’utilisation et la grande modernité de ses outils dessin, la possibilité qu’il offre de passer du 2D au 3D, et ses performances très compétitives ainsi qu’une gestion de données et des solutions d’administration innovantes.

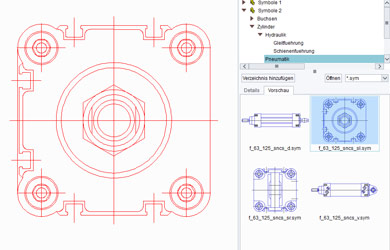

Symboles

Un symboles est constitué d’éléments d’une feuille, enregistrés dans un fichier symbole. Ce fichier peut être utilisé pour charger les éléments enregistrés sur d’autres feuilles ou sur la même feuille. Un symbole peut être constitué d’un ou de plusieurs éléments. Les symboles sont un outil très puissant permettant de créer rapidement un nouveau dessin avec de nombreuses répétitions, ou qui nécessite l’utilisation d’un grand nombre de symboles normalisés tels que des symboles électriques ou des diagrammes logiques. L’existence de bibliothèques de symboles normalisés réduit considérablement la quantité de travail nécessaire pour créer un dessin de cette sorte, et assure également une uniformisation des normes dessin.

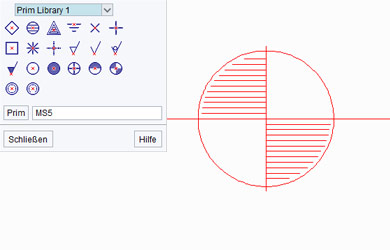

Formes graphiques primitives (Prims)

Les formes graphiques primitives ou prims, sont utilisées pour représenter les formes fréquemment utilisées, comme par exemple, les symboles de tolérance. Dans sa forme la plus simple, une prim est constituée d’un ou plusieurs segments de lignes représentant une forme utilisée fréquemment. Les Prims sont identiques aux symboles, mais vous ne pouvez pas éditer la géométrie d’une prim une fois qu’elle est placée sur la feuille. C’est pour cela que vous ne pouvez utiliser une prim que si elle est prédéfinie.

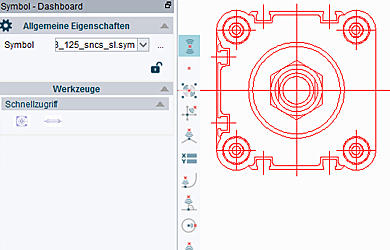

Raccourcis

Dans M4 DRAFTING, les styles particuliers de lignes, de textes ou de symboles peuvent maintenant être enregistré en tant que raccourcis. Ainsi, les différents styles et symboles sont accessibles rapidement à partir du tableau de bord correspondant sans les configurer à l’avance.

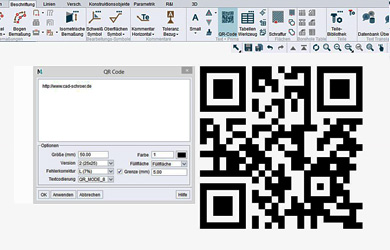

Codes QR

Dans M4 DRAFTING, les textes, adresses Web et autres informations peuvent être enregistrées sur le dessin sous forme de QR codes. Ceux-ci peuvent être édités rapidement et facilement par un simple double – clic. Cela permet d’ajouter davantage d’informations au contenu d’un dessin et d’encoder les sites Web et les informations associées sous forme de QR code.

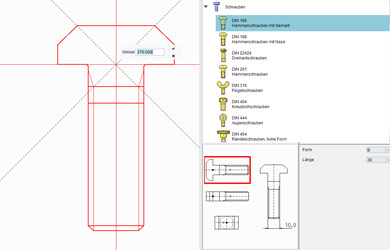

Bibliothèque de composants CAO normalisés

M4 DRAFTING MEDParts est la bibliothèque de CAO intégrée à M4 DRAFTING pour appli-quer les normes rapidement et de façon cohérente. Ce module propose un grand nombre de symboles de composants pour la mécanique, pour l’ingénierie des industries de construction de tuyauterie et de bâtiment à structure métallique. Vous ne perdrez plus de temps à dessiner ou à modifier des écrous, des vis ou des rondelles – utilisez simplement l’interface utilisateur pour sélectionner l’élément ou le symbole désiré qui s’affichera dans une fenêtre d’aperçu avant le chargement. Sélectionnez vos cotes dans les menus à votre disposition, ou trouvez le bon élément à partir des mesures du dessin lui-même (si aucun élément standard n’existe, le système vous proposera l’élément le plus approchant). Pour gagner du temps et être précis, MEDParts modifie ses options dynamiquement pour correspondre aux sélections que vous avez déjà faites.
