Fonctions d´affichage et de sélection

Fonctions de visualisation

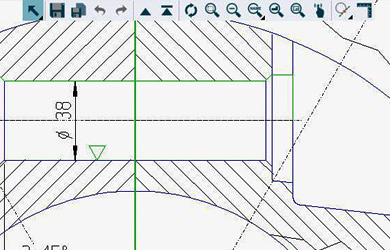

M4 DRAFTING contient de nombreuses fonctions de visualisation qui facilitent la navigation dans un dessin. Il existe par exemple des outils de zoom qui permettent d’élargir ou de diminuer une zone particulière dans un dessin. La roulette de la souris peut aussi être utilisée pour zoomer. Il est également possible d’effectuer un zoom sur un objet sélectionné. En outre une zone particulière peut être sauvegardée comme vue dans le dessin. Les utilisateurs peuvent les ouvrir à volonté lorsqu’ils travaillent sur le dessin.

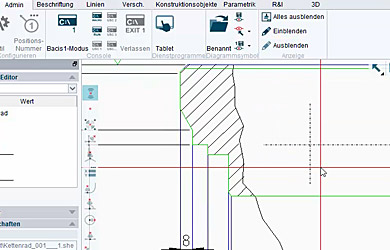

Masquer les géométries

M4 DRAFTING Comporte une option vous permettant de cacher temporairement des éléments sélectionnés pendant l’édition d’un dessin. Cette fonction offre à l’utilisateur un aperçu plus lisible pendant l’édition d’un objet, puisque qu’il n’est pas perturbé par les autres objets visibles. Les éléments cachés peuvent bien entendu être facilement affichés à nouveau en les sélectionnant.

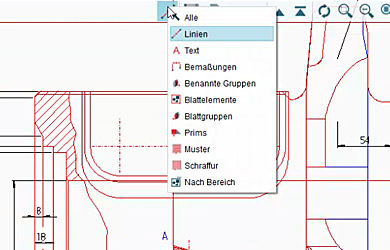

Fonctions de sélection

M4 DRAFTING comporte de nombreux outils de sélection qui permettent de sélectionner facilement des éléments dans le dessin. L’outil de sélection standard permet à l’utilisateur de choisir des éléments isolés ou des groupes d’éléments dans une certaine zone. En outre, des filtres peuvent être utilisés pour sélectionner seulement des lignes, des textes, des groupes ou des hachures dans une certaine zone. Ils peuvent également déterminer quels points de référence seront utilisés pour sélectionner des objets. Naturellement, les sélections peuvent être automatiquement inversées. En outre, des éléments peuvent être sélectionnés à l’aide d’un attribut.

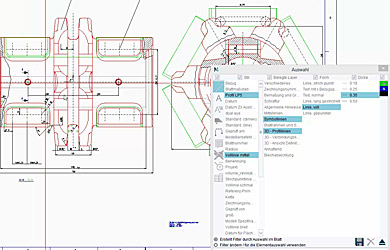

Crible de Sélection

M4 DRAFTING contient une option permettant de sélectionner plus facilement des élé-ments dans une grande quantité de données. Cet outil permet de sélectionner par combinaison de catégories, de styles, de couches et de couleurs, et par leurs pro-priétés. Ils peuvent être sauvegardés comme filtres dans une boite de dialogue pour pouvoir être utilisés ensuite dans les dessins. Il est également possible de sélectionner un ou plusieurs objets et d’utiliser le crible de sélection pour sélectionner tous les autres objets du même type dans le dessin ou dans une zone.
