Personnaliser les propriétés des feuilles de dessin

Les feuilles de dessin de M4 DRAFTING peuvent être personnalisées en fonction de vos exigences. Ainsi, vous pouvez choisir entre le Système International de mesure (mètre) ou Anglo-Saxon (pouce). L’échelle et la taille d’un dessin peuvent être ajustées indépendamment. L’échelle peut même être adaptée pour une seule zone du dessin. En outre, les parties d’un autre dessin peuvent être référencées dans une feuille de dessin M4 DRAFTING. Les informations contenues dans le bloc de titre d’un dessin sont intelligentes et peuvent être sauvegardées ou utilisées dans le système de gestion de données.

Téléchargez la version d’essai de M4 DRAFTING gratuitement dès maintenant.

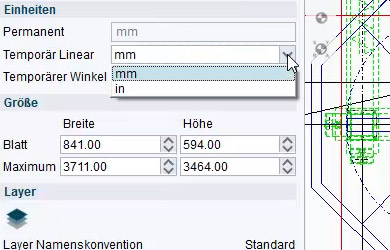

Millimètres ou pouces

Dans M4 DRAFTING, vous pouvez de passer du système de mesure métrique au sys-tème anglo-saxon. Le millimètre est l’unité de mesure métrique (mm) et le pouce l’unité de mesure anglo-saxonne (inch). Le système de mesure approprié est alors utilisé pour chaque feuille ouverte dans M4 DRAFTING.

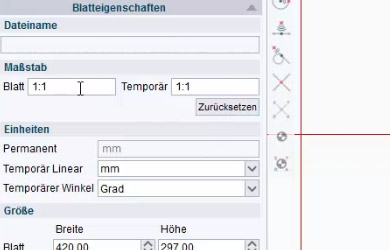

Echelle

Tous les dessins dans M4 DRAFTING ont une échelle définie par défaut à 1:1. L’échelle peut être changée de façon permanente ou temporaire pour l’ensemble du dessin. L’échelle permanente est sauvegardée en même temps que le dessin. L’échelle temporaire de la feuille peut être utilisée pour modifier temporairement l’échelle d’un dessin pour différentes étapes de traitement, mais sans affecter l’échelle réelle.

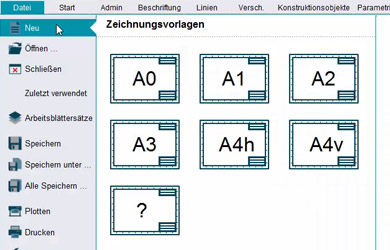

Taille de la feuille de dessin

Dans M4 DRAFTING vous pouvez créer une feuille au format standard ou spécifique. M4 DRAFTING contient les formats de feuille suivants : A0/E, A1/D, A2/C, A3/B et A4/A. Lors de la création d’un dessin dans un format spécifique, l’utilisateur peut décider de la largeur ou de la hauteur de la feuille. Les feuilles proposées au format standard peuvent être personnalisées au format de votre choix en fonction des exigences de l’entreprise.

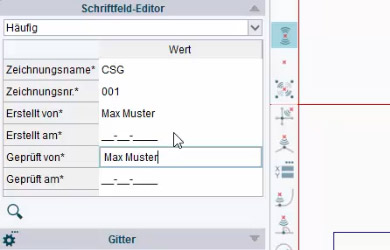

Cartouches automatiques

Le cartouche d’un dessin contient de nombreuses indications relatives à la feuille ou au projet. L’éditeur de cartouches dans M4 DRAFTING permet à l’utilisateur de l’éditer rapidement et de manière interactive. Au cours de la saisie dans l’éditeur, les nouvelles informations sont automatiquement mises à jour dans le cartouche. Les informations qu’il contient peuvent toutes être exploitées. Elles peuvent être par exemple utilisées pour générer automatiquement un nom de fichier comprenant le numéro de version ou comme source d’information pour le système de gestion de données.

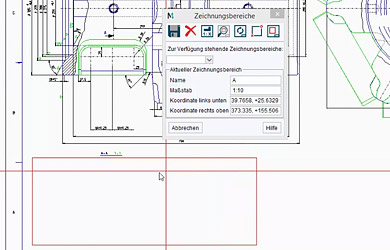

Zones de dessin

La boîte de dialogue Vue Scalée vous permet de travailler avec différentes échelles sur une feuille M4 DRAFTING. Les vues scalées sont définies comme des zones spécifiques sur la feuille et les informations sont enregistrées avec la feuille. Les échelles définies pour ces vues s’activent lorsque vous déplacez le curseur, et si certaines conditions sont remplies.

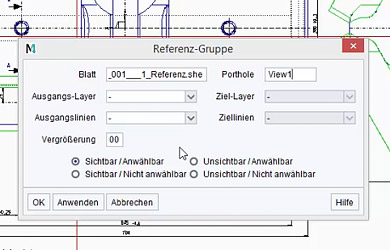

Référencement de feuille

Le référencement de feuille est une façon simple d’obtenir une première vu d’ensemble d’un assemblage en référençant de simples dessins ou des parties de dessins en une seule feuille. Si vous souhaitez reprendre un dessin ou la partie d’un dessin utilisé comme référence dans d’autres feuilles, par exemple, pour assembler une machine, vous devez alors le définir en tant que porthole. Les éléments porthole sont utilisés pour définir une zone de dessin pour l’utiliser comme référence.
