Diagrammes P&ID, tuyauterie et isométriques en une seule solution

Un système moderne de conception de tuyauterie comporte un outil P&ID et un outil de conception de tuyauteries 3D. Ainsi, les isométriques sont générés automatiquement.

La planification des réseaux de tuyauterie et des usines de procédés nécessite la création de diagrammes P&ID, la conception des systèmes et composants de tuyauterie et la génération d’isométriques associés.

Nombreuses étapes manuelles lors de la planification de tuyauterie

Cela commence par la planification de procédés. Les diagrammes P&ID créés avec un logiciel de dessin ne sont souvent que des images. Ils ne contiennent aucune information sur les différents composants et ne peuvent donc pas être analysés. Enfin, les nomenclatures doivent être réalisées manuellement au cours d’un long processus.

La planification de tuyauteries est encore souvent réalisée en 2D. Si des solutions 3D sont utilisées, elles ne comportent la plupart du temps aucun catalogue et aucune assurance qualité raisonnable. Comme il n’existe pas de nomenclature détaillée avec toutes les informations spécifiques à la tuyauterie, elles doivent être réalisées manuellement.

Enfin, lorsque l’on a besoin d’utiliser des isométriques pour la production des tuyauteries, ils doivent être dessinées sur la base des données 3D de la tuyauterie ou sous-traitées à un bureau d’études. Reste à voir si cette procédure est la mieux adaptée.

Diagrammes P&ID tuyauterie et isométriques en une seule solution
Diagrammes P&ID tuyauterie et isométriques en une seule solution

La réticence aux investissements est rapidement dépassée

Beaucoup d’entreprises hésitent à passer à un système moderne car cela signifie investir dans quelque chose qui fonctionne déjà bien ; fidèle à la devise « Ne jamais changer un système qui marche ». En réalité, nous savons tous ce que cela signifie : pas d’amélioration, vitesse de planification constante et stagnation. Et que se passe-t-il lorsque vous vous déplacez à une vitesse constante alors que tout le monde accélère de plus en plus ? On est dépassé, on reste en arrière et on se demande pourquoi les commandes sont en baisse.

C’est pourquoi vous avez tout intérêt à utiliser des outils modernes de conception de tuyauterie

Les outils modernes de planification de tuyauterie offrent exactement les mêmes fonctions que les étapes manuelles de planification entièrement automatisées auparavant. Ils sont généralement adaptés aux domaines d’applications spécifiques de la planification des tuyauteries et proposent les catalogues appropriés et les outils nécessaires pour chaque domaine. L’énorme avantage des package de conception de tuyauterie comme M4 PLANT, c’est qu’ils sont tout à fait abordables.

Diagrammes P&ID tuyauterie et isométriques en une seule solution
Diagrammes P&ID tuyauterie et isométriques en une seule solution

Utilisation des données existantes

Un autre avantage de ces outils de conception de tuyauterie réside dans l’intégration continue des données. Ceux-ci contiennent généralement de nombreuses interfaces pour tous les formats 2D, 3D ou Office courants. Ceci vous permet d’inclure vos propres données existantes ainsi que des données clients ou fournisseurs dans votre planification. Il est aussi possible de créer des modèles 3D complets de bâtiments ou de composants d’installations à partir de dessins 2D existants.

Tout intégré et automatisé

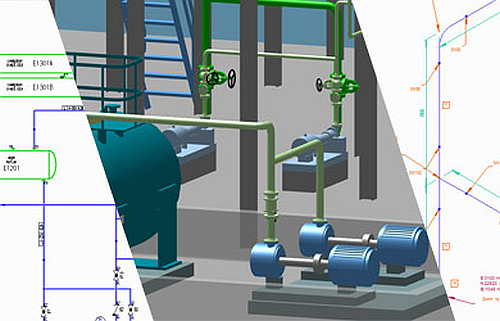

Les failles typiques de la planification qui nécessitent des interventions manuelles, n’existent plus de nos jours. Tous les composants sont aujourd’hui intégrés, que ce soit lors de la planification P&ID, puis pendant la planification des tuyauteries et enfin à la création d’isométriques de tuyauteries. Cela signifie que l’information circule sans rupture du diagramme P&ID vers la planification de tuyauterie, puis vers les isométriques de tuyauterie. Cela ne nécessite pas beaucoup de préparation et les systèmes assurent alors la cohérence.

Par ailleurs le degré d’automatisation maintenant très élevé, permet de réduire considérablement le temps de planification. Par exemple dans M4 PLANT, des catalogues complets sont à disposition de l’utilisateur pour accélérer la génération des données de planification 3D des P&ID et des tuyauteries. Grâce au routage automatique, les tuyauteries sont rapidement planifiées. Les étapes de planification sont considérablement réduites car les isométriques sont générés avec des outils modernes en un simple clic à partir des données de planification 3D.

Diagrammes P&ID tuyauterie et isométriques en une seule solution

Modernisez dès maintenant la planification de votre réseau de tuyauterie

L’utilisation d’un système contemporain comme M4 PLANT pour la conception d’installations, offre un énorme potentiel d’économies en matière de planification. De nombreuses étapes coûteuses sont réduites. Certaines étapes manuelles comme la création d’isométriques de tuyauteries sont complètement éliminées. La détection de collision permet en outre d’éviter d’avoir à refaire un travail inutilement ou de faire face à des blocages sur le site de construction qui sont particulièrement coûteux. N’importe qui peut rapidement vérifier que l’achat d’un logiciel d’ingénierie industriel moderne tel que M4 PLANT devient rentable après seulement quelques commandes. Cela incite ainsi les entreprises les moins enthousiastes à finalement investir sur la voie rapide.
