Modifications rapides de têtes de puits de pétrole grâce à MPDS4

Lorsqu’un client demande que sa conception industrielle soit modifiée à quelques jours de l’échéance d’un projet, une planification préalable réalisée avec un logiciel de conception 3D flexible et dynamique peut faire gagner du temps.

Les fabricants d’installations sont confrontés en permanence à des changements de conception. Tompkins Martin, Concepteur Mécanique Senior chez WSP CEL, conçoit des installations de process. Il sait que c’est un privilège pour un client de pouvoir changer d’avis, souvent à la dernière minute. Ici, il explique comment le logiciel de conception 3D à grande échelle apporte satisfaction à ses clients.

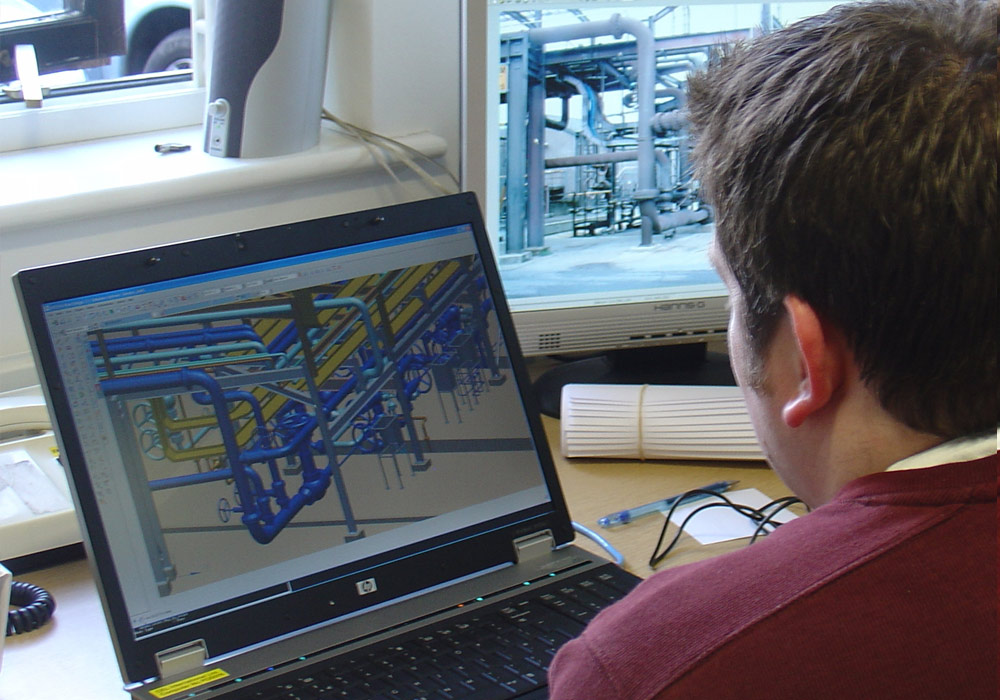

Modifications rapides de têtes de puits de pétrole grâce à MPDS4
Modifications rapides de têtes de puits de pétrole grâce à MPDS4

Les clients changent souvent d’avis

WSP CEL, société d’ingénierie et de gestion de projet conçoit des installations de process pour les laboratoires pharmaceutiques, alimentaires, chimiques et les fournisseurs d’énergie. L’une de ses principales exigences quant à son logiciel de conception, porte sur sa flexibilité lors de demandes de modifications de plans. «Les clients changent régulièrement d’avis, souvent à mi-parcours d’un projet et parfois plus tard», dit Martin. «Quand des demandes de dernière minute arrivent sur votre bureau, le logiciel de conception d’usine 3D prend tout son sens. »

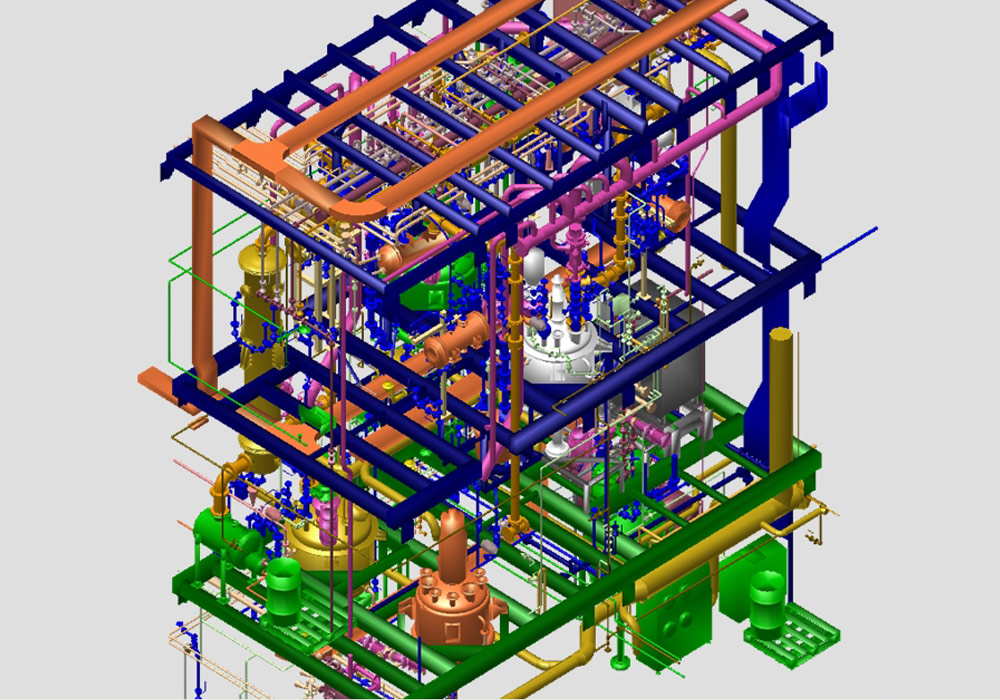

Le concepteur d'installations WSP CEL réalise des installations de process 3D avec MPDS4
Le concepteur d'installations WSP CEL réalise des installations de process 3D avec MPDS4

S’attaquer rapidement aux modifications de procédés

Les modifications de procédés, impliquant des changements dans la taille des lignes, vannes, pompes ou équipements ont des conséquences de grande envergure. Même en ayant défini au préalable les tâches détaillées, les exigences et les priorités dans la planification de l’usine et de l’installation changent fréquemment au cours de la phase finale du projet. « Souvent, nous devons tout recommencer et modifier jusqu’à 30 % de l’installation « , explique Martin Tompkins.

4 fois plus rapide en 3D

Dans les projets pharmaceutiques, les changements d’aménagement affectent les débits d’air et les unités de traitement, nécessitant des ajustements de conduits. «Les clients paient pour modifier leurs conceptions, nous devons donc réaliser les changements aussi vite que possible. » dit Martin. WSP CEL réalise ses projets avec le logiciel MPDS4 PLANT DESIGN de CAD Schroer. Son approche de conception 3D basée sur le catalogue interactif, permet aux ingénieurs d’aménager rapidement des installations de process complètes.

Réaliser spontanément des changements de dernière minute

«Nous pouvons répondre immédiatement aux changements de dernière minute, et même effectuer les modifications au cours des réunions de projet», explique Martin. « La 3D vous permet de réaliser votre modification en une seule fois. Tous les dessins 2D dérivés sont mis à jour automatiquement. Avec le 2D, il faudrait modifier un très grand nombre de dessins : les implantations, les différentes vues des plans de détail, les isométriques de tuyauterie… Cela prendrait au moins 4 fois plus de temps sans aucune possibilité de visualiser le résultat. »

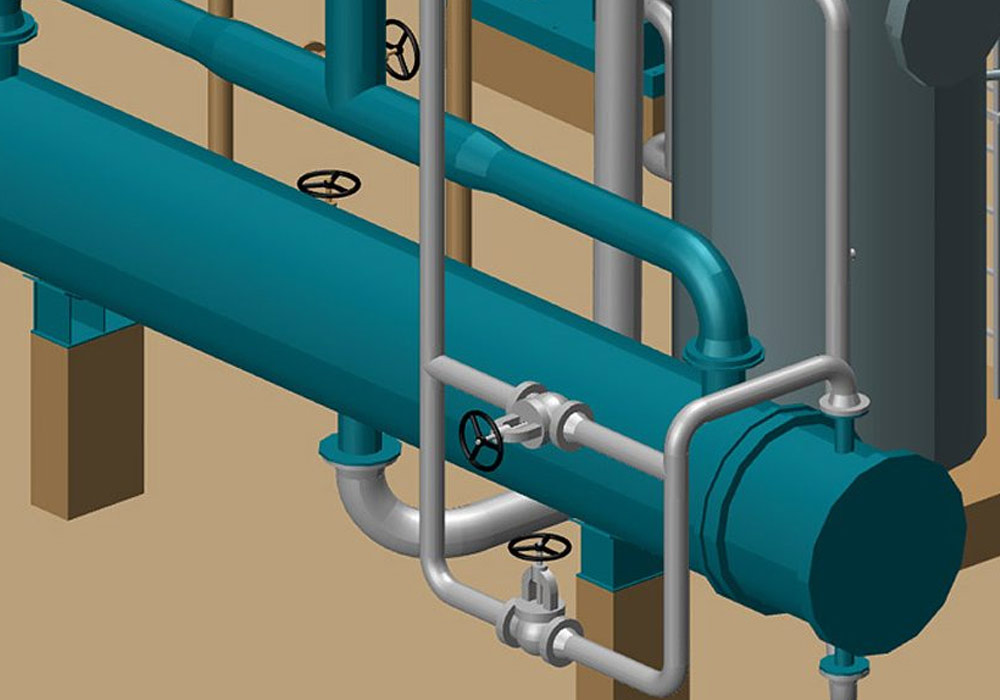

MPDS4 permet d’effectuer rapidement des modifications dans la conception de tuyauteries 3D
MPDS4 permet d’effectuer rapidement des modifications dans la conception de tuyauteries 3D

Haute qualité réalisable rapidement

La visualisation 3D de MPDS4 permet de fournir rapidement des preuves du concept et de communiquer efficacement sur les modifications. « Récemment, un client a souhaité changer la panoplie de vannes d’une tête de puits de pétrole, ce qui a entraîné des modifications de canalisations en surface. Avec MPDS4, il nous a fallu 2 à 3 jours pour démontrer la faisabilité et réaliser les modifications de conception. En 2D, il nous aurait fallu 2 à 3 semaines. » explique Martin : « Enfin, grâce à la vérification automatique d’interférences, nous pouvons éviter les erreurs causées par des changements effectués à la dernière minute dans la précipitation, ce qui minimise le risque de mauvaises surprises sur site. »

Tout le monde n’a pas la chance de pouvoir réagir facilement aux modifications de dernière minute avec rapidité. Souvent les exigences et priorités de projets d’installations changent en fin de parcours, parfois loin de l’objectif initial. Posséder un logiciel de conception d’ingénierie 3D flexible et compatible avec un comportement variable peut éviter des coûts énormes et fidéliser la clientèle.

Avec MPDS4, WSP CEL maîtrise parfaitement l’évolution de la conception d’installations, car le logiciel de conception 3D offre une grande flexibilité au client, réduit les coûts du projet et fidélise la clientèle.
