Notre CAO gratuite soutient les ingénieurs en herbe avec des fonctionnalités simples de transfert DXF 2D vers le 3D
Notre puissant logiciel gratuit peut être utilisé pour éditer des fichiers DXF / DWG et créer des modèles 3D à partir de dessins 2D. Cette période économique difficile est propice à une plus grande créativité. CAD Schroer a de bonnes nouvelles pour les concepteurs et les ingénieurs en herbe : ceux qui recherchent un logiciel d’édition DXF / DWG puissant et gratuit, peuvent aussi utiliser M4 PERSONAL pour transformer des dessins existants en modèles 3D.
Depuis longtemps employé à simplifier le passage du 2D au 3D, CAD Schroer fournit gratuitement M4 PERSONAL, logiciel de CAO 2D/3D pour une utilisation non commerciale. Un des avantages de cet outil de conception d’ingénierie à part entière est son excellente interface DXF / DWG, qui permet aux utilisateurs d’éditer facilement des dessins existants. Il est également idéal pour ceux qui veulent s’initier au monde de la modélisation 3D.
Du 2D DXF / DWG au 3D
L’approche de modélisation à partir de la feuille de M4 PERSONAL permet aux concepteurs de transformer facilement un dessin en modèle 3D. «Ceux qui sont habitués à travailler dans un environnement 2D apprécient tout particulièrement cette approche», dit Alan Liddle Consultant Support technique chez CAD Schroer. « Vous avez besoin d’un concept sérieux mais vous n’avez pas besoin de compétences d’experts en modélisation ni de la conscience spatiale requise pour utiliser les outils de modélisation 3D. En outre l’apprentissage se fait très rapidement. Notre interface DWG / DXF est très précise. Elle vous permet de démarrer avec une géométrie intelligente que vous pouvez ensuite éditer et modéliser à volonté. »
Download: Leistungsstarker DXF / DWG-Editor und 2D/3D CAD-Software >>
Vidéo de modélisation DXF / 3D

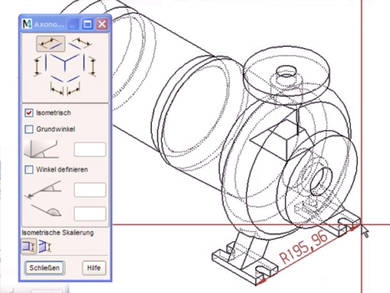

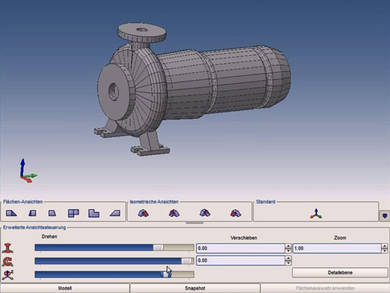

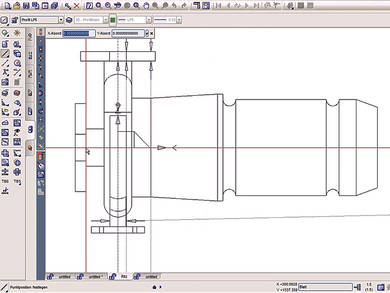

Dans une vidéo que nous venons de mettre en ligne, les utilisateurs peuvent voir cette approche en action : le fichier DXF d’une pompe centrifuge avec moteur électrique et boîte de vitesses est ouvert dans M4 PERSONAL et édité dans une feuille 3D, affichant les différentes vues : plan, avant et latérale. « Nous utilisons dans une vue en plan le profil des composants que nous souhaitons modéliser, en définissant les coordonnées X et Y», explique Alan. « Une ligne liant une vue vers les autres est utilisée pour définir la cote Z. Le composant est ensuite envoyé vers le logiciel de modélisation qui crée un modèle que les utilisateurs peuvent visualiser et manipuler. Nous utilisons des fonctions de balayage pour définir les brides, les pieds et les pattes de l’assemblage. Pour le corps de pompe et le moteur, nous définissons un volume de révolution en effectuant une rotation du profil autour de l’axe. Enfin, les opérations booléennes sont utilisées pour assembler dans un seul volume les éléments 3D. »
Utilisation commerciale
Les ingénieurs avertis peuvent utiliser toutes les fonctionnalités du logiciel CAO 2D/3D gratuitement. Pour une utilisation commerciale, ils peuvent convertir leurs fichiers à petit prix sur le portail CSG eSERVICES de CAD Schroer. Pour en savoir plus, visitez notre site web : eservices.cad-schroer.fr.
La puissance de l’outil de modélisation en 3D de M4 PERSONAL se trouve dans sa simplicité et sa facilité d’utilisation. Développé par des ingénieurs pour des ingénieurs qui veulent mettre leurs connaissances et méthodes de travail actuelles en application dans un univers en 3D, le modeleur offre une approche intuitive pour une meilleure productivité.
FAQ – Foire aux questions sur les fichiers DWG & DXF
Pour créer un modèle 3D à partir d’un fichier DWG/DXF 2D, il faut utiliser un logiciel de CAO tel que M4 PERSONAL, qui permet de réaliser une construction 3D basée sur des dessins. Pour ce faire, plusieurs vues et lignes 2D sont reliées de manière à ce que le système puisse les interpréter et ainsi les modéliser en 3D.
Le traitement d’un fichier DWG / DXF 2D peut être effectué à l’aide d’un logiciel de CAO tel que M4 PERSONAL. Il est ainsi possible de traiter directement de tels fichiers et de les enregistrer à nouveau dans un format approprié.
L’abréviation DWG signifie Drawing et le fichier correspondant contient des informations vectorielles sur un dessin CAO 2D ou un modèle 3D. Le fichier DWG peut être ouvert avec un logiciel CAO approprié. Le fichier DWG contient en outre de nombreuses informations, comme les calques, les styles de texte et les types de lignes ainsi que les couleurs.
DXF signifie Data eXchange File et est, avec DWG, l’un des principaux formats de fichier dans le domaine de la CAO. Le format de fichier DXF sert souvent de format d’échange standard entre les différents programmes de CAO et les systèmes de fabrication, comme les machines CNC. Le fichier DXG peut être ouvert avec un logiciel de CAO et contient, outre le graphique pur, d’autres informations telles que les calques, les styles de texte et les types de lignes ainsi que les couleurs.
