L’interconnexion des données est souvent déficiente entre les étapes d’un projet de conception d’usine. MPDS4 version 5.0 offre une approche intégrée pour toutes les phases de votre projet d’implantation.

Vincennes, France – le 6 octobre 2010 : MPDS4, outil d’ingénierie d’implantations industrielles, supporte toutes les disciplines pour planifier, concevoir, documenter et livrer des projets de toutes tailles et garantit une étroite intégration avec le process et les données des entreprises.

MPDS4 logiciel de conception d’usine

Conception d’installation 3D Multi-utilisateurs contrôlée par base de données

Les directeurs projets de conception d’usine sont confrontés à un nombre considérable de challenges, dont notamment, l’efficacité et la qualité du travail collaboratif entre les différentes équipes de projet. MPDS4, logiciel de conception d’usine 3D de CAD Schroer permet aux équipes d’ingénierie basées sur différents sites, de concevoir ensemble des usines complètes tout en profitant des fonctions de gestion, de modification et de contrôle d’accès utilisateurs.

Conception intégrée d’usine avec MPDS4

Les règles imposées par les spécifications sont toujours prépondérantes dans toutes les fonctions de conception qui s’appuient sur des catalogues adaptés à chaque discipline. Les études détaillées sont réalisées de façon interactive dans un environnement 3D à partir de composants rapidement affichés à la volée depuis les définitions stockées dans les catalogues de la base de données ; la taille de l’installation n’est donc plus un obstacle.
Suivant les besoins du moment, les utilisateurs peuvent choisir de visualiser leur étude en jouant sur le niveau de détails de la représentation, l’affichage en mode filaire ou en mode ombré pour chaque composant de l’installation.

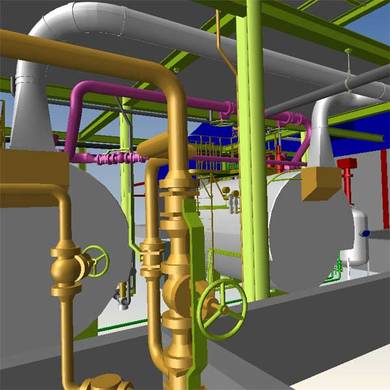

Conception de tuyauterie intégrée avec MPDS4

Intégration et contrôle qualité

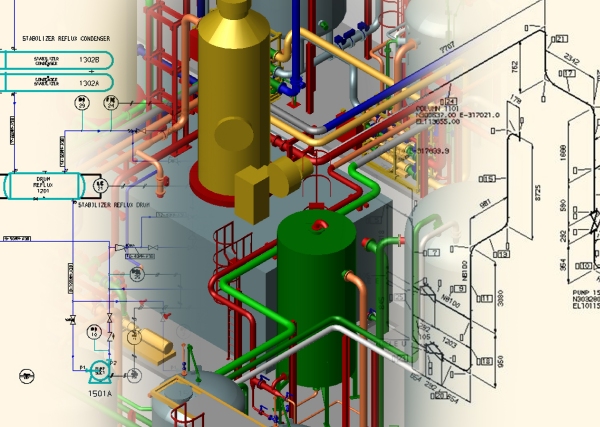

L’étroite intégration entre les diagrammes de process 2D (P&ID) et les modèles d’usine 3D, ouvre de nouvelles portes à la conception interactive d’usines. Les définitions des lignes issues des P&ID sont automatiquement transférées dans l’environnement 3D et les tuyaux correspondants peuvent être positionnés comme prévu. Tous les attributs P&ID sont ainsi inclus dans les conceptions 3D. Il devient simple et aisé de concevoir charpentes métalliques complètes, bâtiments, systèmes de ventilation et chemins de câbles… Le contrôle de cohérence intégré, la détection d’interférences (hard et soft) garantissent une qualité de conception optimale.

MPDS4 supporte tout le processus d’ingénierie de projet industriel ; il offre des outils pour réaliser des plans d’avant vente basés sur le concept, des visites de présentations 3D, la conception détaillée et la documentation du projet. L’architecture ouverte du logiciel permet de l’intégrer facilement dans des environnements de systèmes existants, travailler avec d’autres données CAO et raster, et d’intégrer des données d’ingénierie dans toutes les phases de projet via les interfaces des systèmes PDM et ERP.

Video : Conception intégrée d’usine avec MPDS4

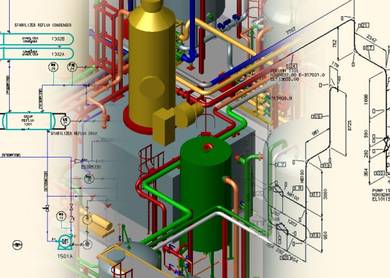

Conception intégrée d’usine

MPDS4 de CAD Schroer, logiciel de conception d’usine, intégré pour toutes les phases du projet, permet de concevoir bâtiments entiers, charpentes métalliques, tuyauterie, air conditionné et réseaux de câbles. La qualité est assurée grâce au contrôle de cohérence et à la détection d’interférences.
