Ce n’est pas sans raison que les isométriques de tuyauteries sont les dessins de conception les plus importants dans la construction de canalisations. Ils font partie intégrante des multiples étapes du processus de planification. Ils servent de base à la planification des conduits et constituent le document de départ pour la coupe et la fabrication des tuyauteries. Grâce à la représentation sans échelle, des réseaux de tuyauterie très longs et très complexes peuvent être documentés de manière compacte sur une seule feuille et sont donc plus faciles à lire. Un isométrique permet d’avoir une bonne visibilité de tous les composants et garantit que même les plus petits d’entre eux sont visibles sur de très longues sections. Les différents composants sont représentés par des symboles normalisés qui permettent à tous les constructeurs de lire ces documents et de produire rapidement et facilement les tuyauteries.

Isométriques de tuyauteries générés automatiquement en quelques secondes

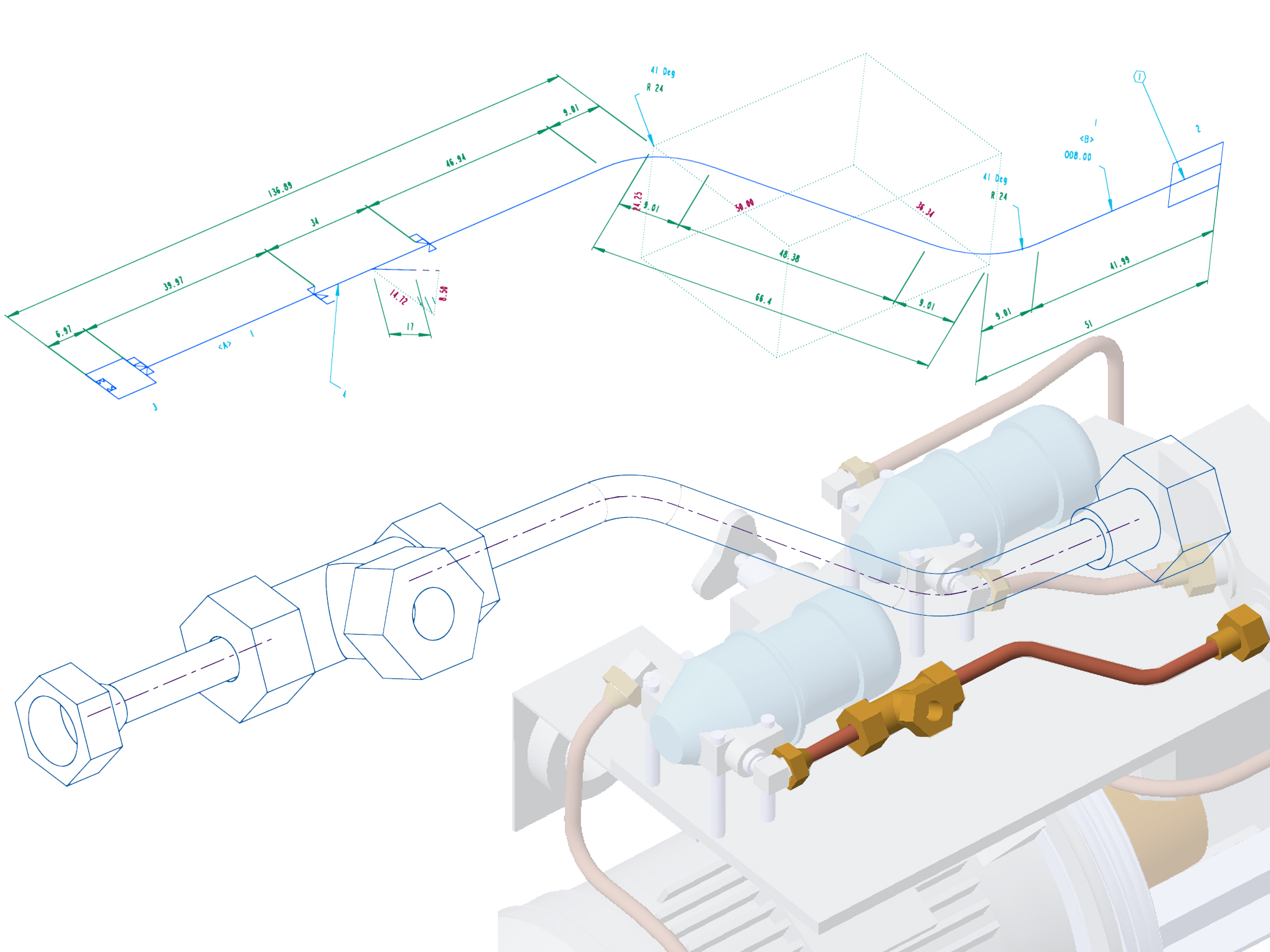

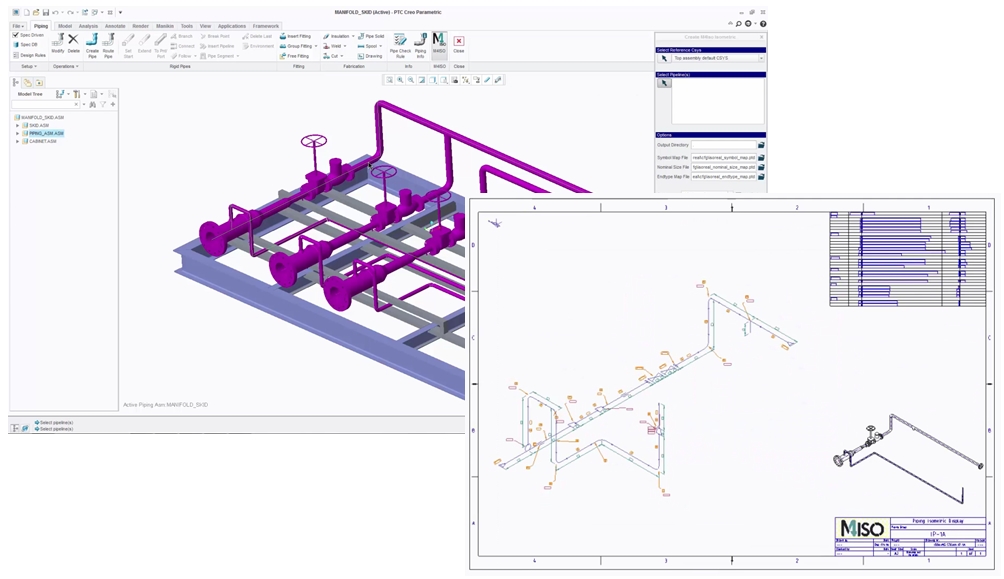

M4 ISO utilise les données de tuyauterie 3D de PTC Creo Piping pour créer automatiquement des isométriques de tuyauterie sans échelle, y compris les listes de composants ou les documents correspondants pour la production. Tous les documents sont produits en quelques secondes, et prêts à être utilisés et adaptés individuellement aux normes de l’entreprise. C’est un avantage inestimable par rapport à la génération manuelle des isométriques, qui est beaucoup plus complexe, sujette aux erreurs, plus lente et donc plus coûteuse. Avec M4 ISO, les coûts d’un projet sont toujours sous contrôle, même si la planification doit être modifiée plusieurs fois.

Directement intégré dans Creo et Windchill

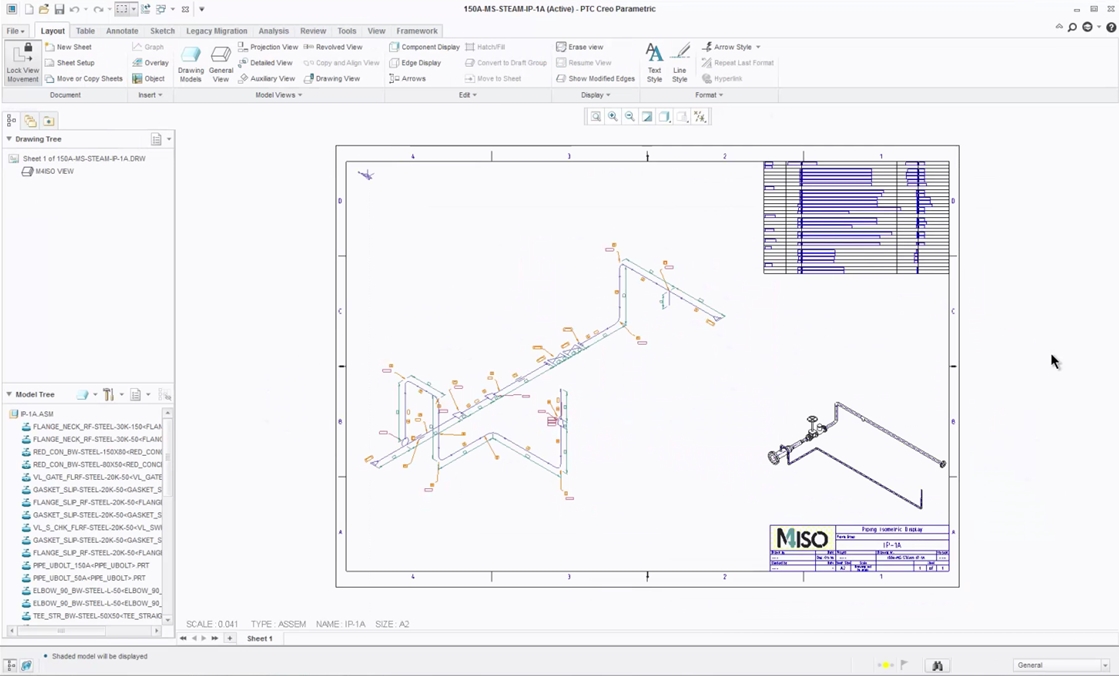

M4 ISO fonctionne comme une extension pour l’environnement Creo ou Windchill. Les utilisateurs disposent ainsi d’une fonction supplémentaire dans leur environnement de travail qui leur offre de précieuses possibilités d’automatisation. D’un simple clic, les tuyauteries sélectionnées dans Creo sont converties en isométriques détaillés en quelques secondes et sauvegardés au format Creo 2D natif (.drw). De plus, M4 ISO génère tous les documents associés, tels que les listes de composants, les tables de cintrage ou de soudage et les stocke dans le répertoire souhaité. Bien entendu, cette étape du processus peut également être entièrement automatisée dans l’environnement Windchill, ce qui accélère davantage les processus internes de l’entreprise.

Planification des conduites documentée conformément aux exigences de production

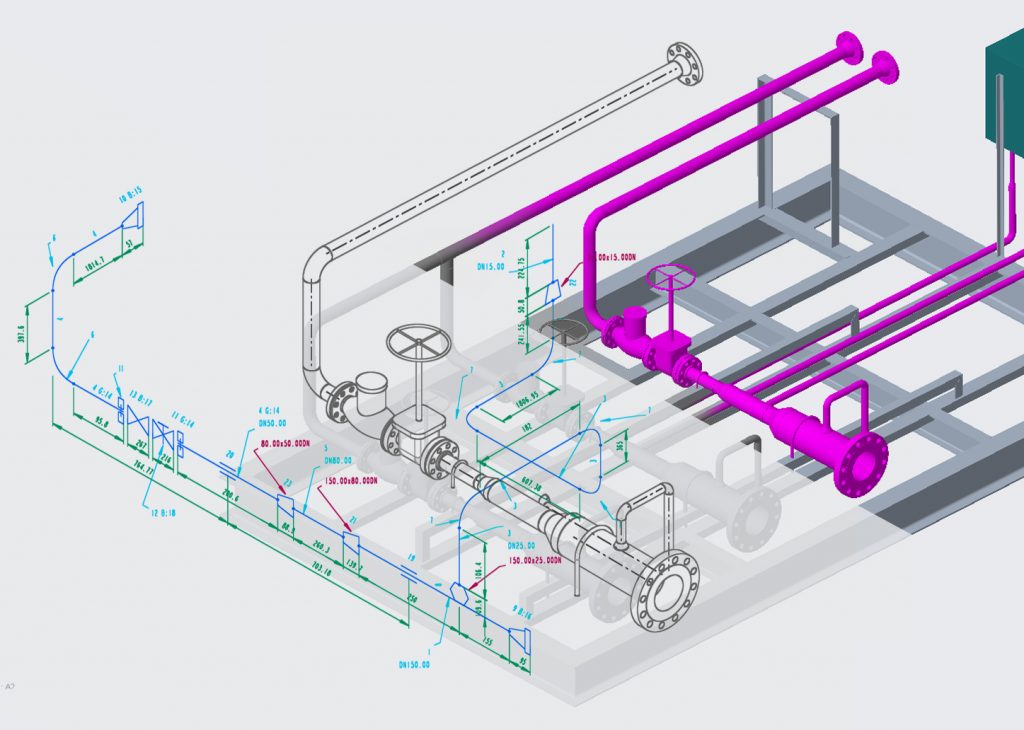

Grâce à l’utilisation de symboles et de représentations isométriques normalisés dans la conception d’usine et de tuyauterie, M4 ISO fournit en un simple clic, des documents prêts pour la production. Ceux-ci sont compréhensibles par tous les et précisent clairement comment chaque tronçon doit être fabriqué et à quel point il doit être fixé. En effet, l’isométrique de tuyauterie contient des informations intelligentes telles que les dimensions et les pentes de chaque partie du tuyau, de toutes les vannes et de tous les composants. Des listes détaillées des composants et des listes de coupes spécifient exactement la quantité et le matériau requis. Les tables de cintrage prêtes à l’emploi accélèrent le processus de fabrication. Même les listes de soudage sont générées automatiquement pour assurer une documentation continue sur le chantier et au-delà.
