MEDUSA4 est un package de dessin assisté par ordinateur moderne, très puissant et pouvant être utilisé sur diverses plates-formes. Il se distingue des autres par la facilité d’utilisation et la grande modernité de ses outils dessin, la possibilité qu’il offre de passer du 2D au 3D, et ses performances très compétitives ainsi qu’une gestion de données et des solutions d’administration innovantes.

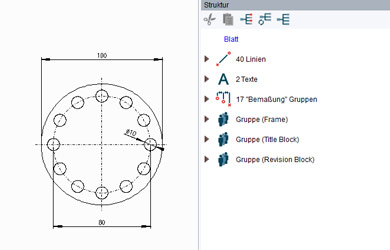

Groupes

Les groupes sont un des points forts de MEDUSA: ils rassemblent des éléments géométriques de façon à pouvoir les manipuler comme une seule entité. En ajoutant cette structure à votre dessin, vous en faciliterez l’édition. Vous avez la possibilité de donner des noms à vos groupes, ce qui permet d’en améliorer la compréhension. Vous pouvez créer un nouveau groupe et y ajouter un élément géométrique, ou former un groupe à partir d’éléments existants. Vous pouvez ajouter, éditer ou supprimer les éléments géométriques des groupes. Pour faciliter la compréhension de la structure d’une feuille, MEDUSA4 fournit un visualiseur d’arbre structure qui permet d’afficher et de manipuler les groupes.

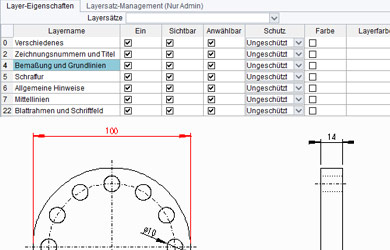

Couches

La géométrie sur MEDUSA peut être vue comme un pile de transparents contenant des éléments géométriques. Ces transparents, appelés couches, sont utilisés pour grouper les éléments géométriques de façon qu’ils puissent être manipulés en-semble. Chaque couche permet de faire la distinction entre les éléments d’une feuille ayant des fonctions différentes. La politique de votre entreprise pourrait stipuler qu’une couche doive contenir les pourtours, une autre, les titres de feuilles, une troisième le texte, et ainsi de suite. Ainsi, les couches permettent de grouper les éléments ayant des fonctions similaires. Vous pouvez par exemple créer la vue en plan d’un bâtiment, et la forme géométrique de chaque étage pourrait être représentée sur une couche différente. Vous aurez ainsi la possibilité de masquer la géométrie de certains étages en rendant certaines couches invisibles. Dans le cas d’un dessin industriel, vous pouvez par exemple rassembler tout le circuit électrique sur une couche, et la plomberie sur une autre.

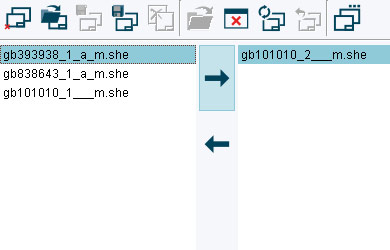

Gestion des dessins avec des jeux de feuilles

Un jeu de feuilles permet de réunir plusieurs dessins d’un même projet de manière à pouvoir les éditer de façon structurée. En regroupant les dessins, les utilisateurs peuvent les charger tous en même temps en ouvrant le jeu de feuilles et éditer un par un les dessins liés au projet.

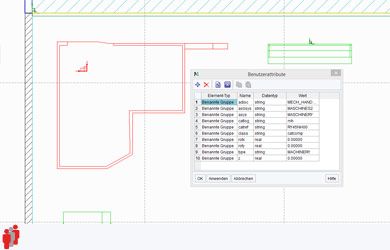

Attributs utilisateurs

Dans MEDUSA4, il est possible d’associer des attributs à chaque élément (entité simple ou groupe d’entités). Les attributs permettent d’assigner des numéros de composant, des numéros de commande, des descriptions et tout autre élément d’information correspondant au composant. Il s’agit d’une source d’information en arrière-plan d’un dessin qui peut être utilisée pendant la durée du processus de planification pour trouver des éléments dans un dessin. En outre, de nombreuses sociétés utilisent les attributs comme source pour d’autres analyses spécifiques à l’entreprise.
