MEDUSA4 est un package de dessin assisté par ordinateur moderne, très puissant et pouvant être utilisé sur diverses plates-formes. Il se distingue des autres par la facilité d’utilisation et la grande modernité de ses outils dessin, la possibilité qu’il offre de passer du 2D au 3D, et ses performances très compétitives ainsi qu’une gestion de données et des solutions d’administration innovantes.

Cotations

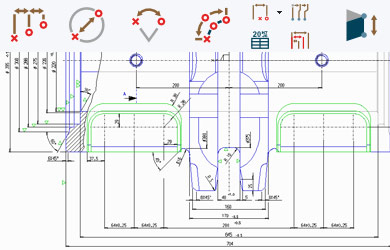

Dans un dessin conventionnel, on effectue des cotations suivant différentes normes nationales et internationales qui déterminent leur format. La cotation peut également faire l’objet de standardisations internes, propres aux sociétés, permettant de définir leur présentation. MEDUSA vous permet de créer des cotes respectant les 5 normes suivantes: ANSI, BSI, DIN, ISO et JIS. Dans MEDSUSA, vous pouvez prédéfinir une norme de cotation qui sera utilisée par défaut, et déterminer différents paramètres comme la hauteur du texte de cotation.

Annotations

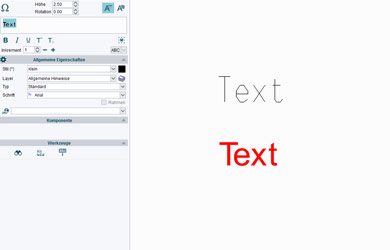

Dans MEDUSA4, vous pouvez ajouter du texte et sélectionner leurs polices parmi un grand nombre de formats. Les utilisateurs peuvent ajouter une ou plusieurs lignes de texte et peuvent choisir la police, le format ainsi que les styles du texte. Un style de texte est un ensemble d’une ou de plusieurs propriétés de texte. Un style de texte peut, par exemple, spécifier le type, la couleur et la hauteur d’un texte. En outre les utilisateurs peuvent aussi ajouter des notes à un dessin ou créer des liens hypertextes.

Outils de conversion

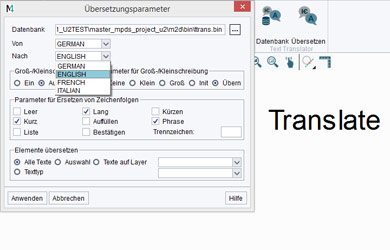

Le traducteur de texte de MEDUSA4 vous permet de traduire du texte directement sur la feuille en différent langages. L’utilisation du traducteur de texte ne nécessite aucune qualité particulière une fois que la base de données de traduction a été dé-terminée. Outre la traduction d’un texte d’une langue à une autre, le traducteur de texte peut être utilisé pour remplacer du texte. Vous pouvez par exemple remplacer le numéro de commande d’un fournisseur par un autre.

Tableaux

Dans MEDUSA4, les utilisateurs peuvent créer, importer ou exporter de nombreux tableaux. Les outils peuvent être utilisés pour ajouter des tableaux dans les dessins et les formater. Des tableaux externes peuvent être importés dans le dessin sous forme de fichier CSV et être édités ultérieurement. Les tableaux ajoutés au dessin peuvent aussi être exporté vers des feuilles de calcul externes pour d’autres éditions.

Tables d’Ajustements

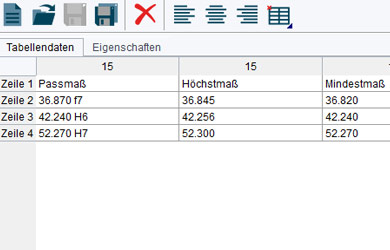

Dans MEDUSA les tables d’ajustements sont créées automatiquement. Vous pouvez décider si tous les ajustements ou seulement ceux sélectionnés sur la feuille, doivent être transférés dans le tableau. Vous pouvez éditer le contenu et les propriétés du tableau.

Tables de perçage

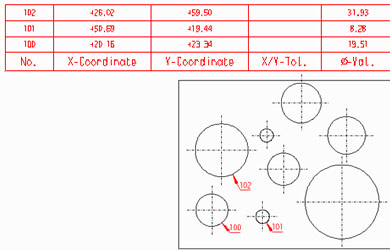

Ces outils permettent aux ingénieurs industriels de créer facilement des tables de perçage. Cette fonction étant un référentiel de coordonnées (référence coordinate system) – système RCS – toutes les données relatives à un perçage (coordonnées, diamètre, données de tolérance, commentaires) peuvent être affichées aisément et clairement, dans un tableau. Ainsi, plus de cotations complexes et peu précises de chaque perçage, plus besoin de rassembler manuellement toutes les informations nécessaires. Ainsi, grâce à ces informations triées, la création de programmes CNC par exemple, est accélérée, puisque les renseignements nécessaires sont agencés de manière claire et concise.

Nomenclatures

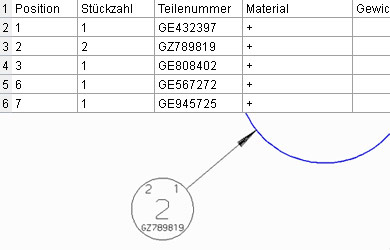

Vous pouvez utiliser les bulles de repérage de votre feuille pour créer une nomenclature. Cette nomenclature peut contenir des titres de colonnes personnalisés et peut être mise à jour à n’importe quel moment si le dessin a été modifié. En outre il est possible de créer une nomenclature en utilisant les bulles de repérage dans plusieurs feuilles.
