M4 DRAFTING Smart-Drafting Tool

Nouvel outil Smart Drafting – La nouvelle façon de créer une géométrie

Le nouvel outil d’aide au dessin de M4 DRAFTING permet une conception rapide et facile sans avoir besoin de tracer des lignes de construction manuellement avant de tracer la géométrie.

Le nouvel outil Smart Drafting permet aux lignes de construction d’être automatiquement insérées entre points créés et affichées de façon dynamique en même temps que vous déplacez le curseur dans la zone de dessin.

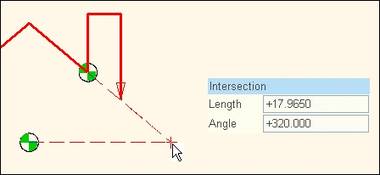

Le nouvel outil Smart Drafting déduit automatiquement les lignes de construction

Les utilisateurs peuvent :

  • Définir le mode d’accrochage automatique sur un point existant (par exemple, le plus proche, le milieu, un point de tangence ou un centre)
  • Définir le pas de grille pour les points se suivant
  • Définir un pas de grille angulaire pour les points se suivant
  • Définir un incrément angulaire relatif au dernier segment
  • Facilement compléter une géométrie existante

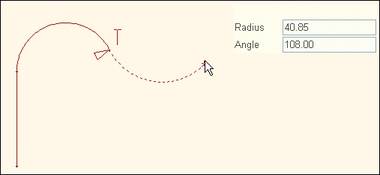

Le nouvel outil Smart Drafting affiche dynamiquement les informations du segment et ses relations avec le segment précédent

Au fur et à mesure du dessin, l’utilisateur voit les informations contextuelles s’afficher dynamiquement telles que la longueur du segment, un angle ou un rayon. Un pop-up menu intuitif, des raccourcis clavier et des informations visuelles concernant les relations entre segments (perpendicularité, parallélisme) permettent d’accélérer encore le processus de conception.
