Le logiciel de conception d’usine MPDS4, est une suite de puissantes applications d’ingénierie industrielle Multi-Utilisateurs, pilotée par la base de données. C’est la solution complète pour tous vos challenges de conception ou d’implantation industrielle qui permet aux utilisateurs de planifier et concevoir des lignes de process et des usines complètes de toutes tailles.

Interface utilisateur

MPDS4 est dotée d’une interface utilisateur moderne et entièrement relookée. Au fil des années CAD Schroer a recensé et analysé les besoins des utilisateurs. Il en résulte une interface moderne et clairement structurée avec un ruban et un tableau de bord sensible au contexte, fournissant à l’utilisateur un accès encore plus rapide aux fonctionnalités clairement structurées. Dans la conception de la nouvelle interface utilisateur, nous avons cherché particulièrement à rendre le logiciel encore plus intuitif. Toutes les boîtes de dialogue et les fonctions ont été actualisées pour les rendre plus accessible et conviviales. Détails …

MPDS4-Interface-utilisateur_fr
MPDS4-Ansicht-View_02

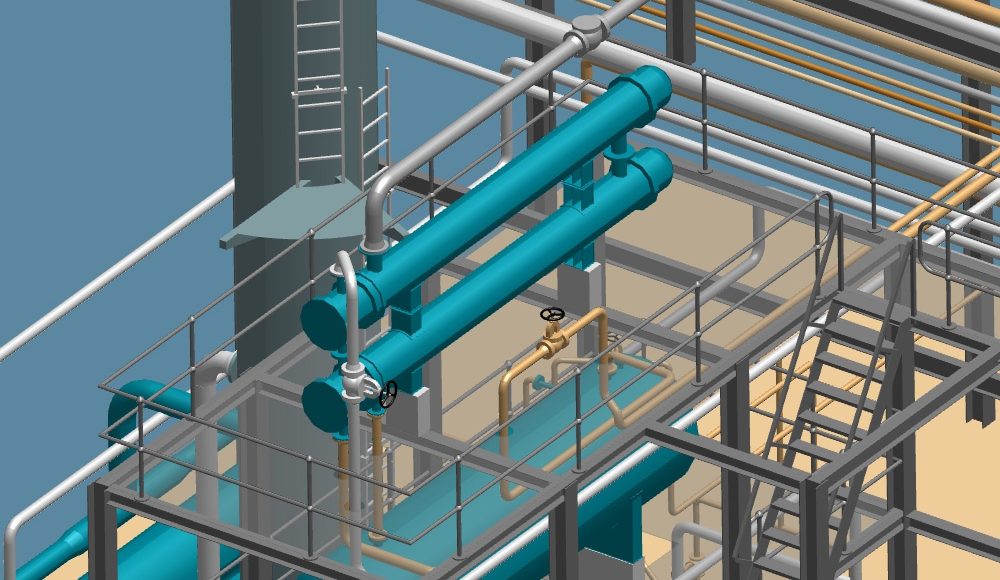

Fonctions d’affichage et de sélection

MPDS4 offre de nombreuses fonctionnalités pour faciliter la navigation dans l’environnement 3D. Des fonctions de zoom, de rotation et de panoramique facilitent le déplacement et mettent en évidence les différentes zones pour les détailler. Plusieurs vues indépendantes en 3D de l’usine peuvent être affichées et enregistrées pour une utilisation ultérieure. Pour une meilleure vue d’ensemble les modèles peuvent être représentés de manière détaillée, en mode transparent ou filaire. Les nombreuses fonctions de sélection dans MPDS4 permettent de sélectionner facilement les éléments requis. La sélection multiple permet de sélectionner rapidement les éléments du même type et par exemple les personnaliser ou les masquer. Détails …

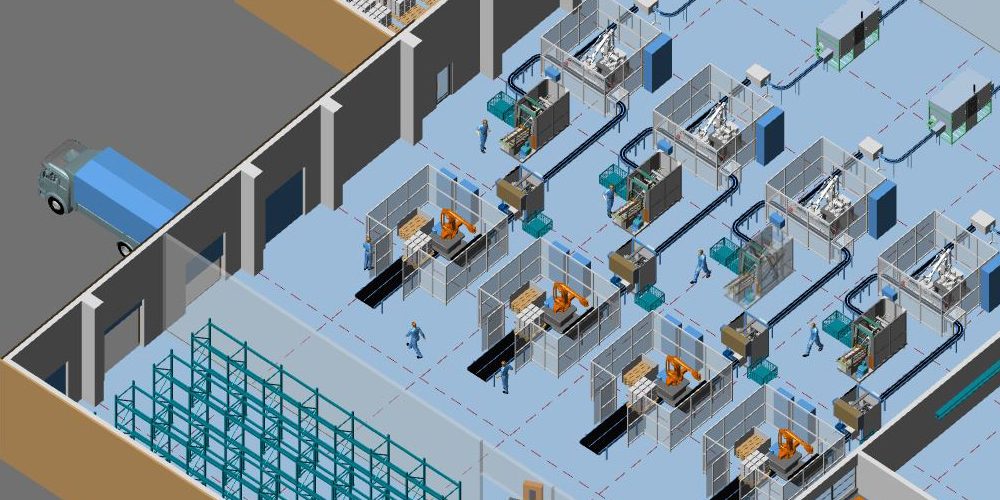

Caractéristiques d’un projet 3D

Dans MPDS un projet 3D est organisé depuis la base de données intégrée au logiciel, ce qui présente de nombreux avantages comme la sauvegarde en continu, l’accès multi-utilisateur ou la gestion de versions. Cette structure permet aussi la planification indépendamment de la taille de l’usine ou de l’installation. D’autres caractéristiques peuvent être déterminées comme la définition du système de mesures, métrique ou anglo-saxon. En outre, cette architecture permet de déterminer pour chaque projet si les catalogues standards ou spécifiques au doivent être utilisés. Détails

MPDS4-3D-Project_02

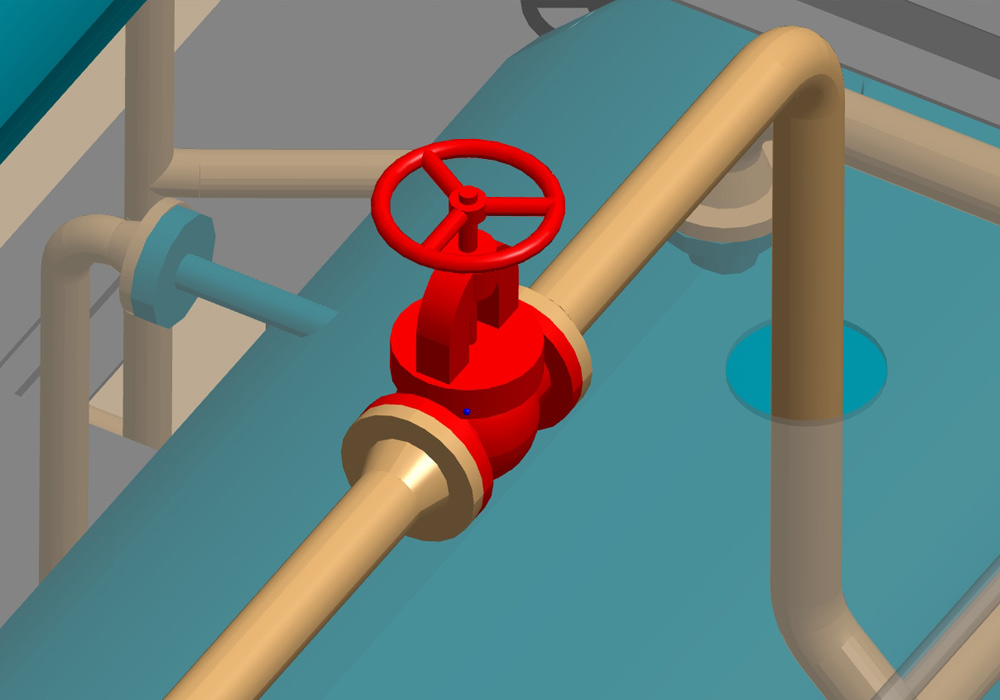

Création édition d’environnements de planification 3D

MPDS4 comporte de nombreuses fonctions de modélisations 3D pour faciliter le placement des composants dans l’environnement de conception 3D. Ainsi, par exemple, les modèles peuvent être positionnés avec précision et alignés à l’aide de grilles. En complétant l’environnement 3D avec d’autres systèmes de coordonnées, l’édition des différentes zones de planification sont facilitées. Lors de leur importation, les modèles peuvent être directement simplifiés, personnalisés et placés en dynamique. Les différents composants ou des groupes complets peuvent ensuite être facilement déplacés ou orientés dynamiquement. Une fonction de duplication permet à l’utilisateur de créer une ou plusieurs copies d’éléments sélectionnés. Enfin, MPDS4 offre de nombreuses fonctionnalités, comme le routage automatique des tuyauteries pour connecter rapidement et facilement les équipements positionnés. Ceci fonctionne également avec des chemins de câble ou des conduits de ventilation. Détails …

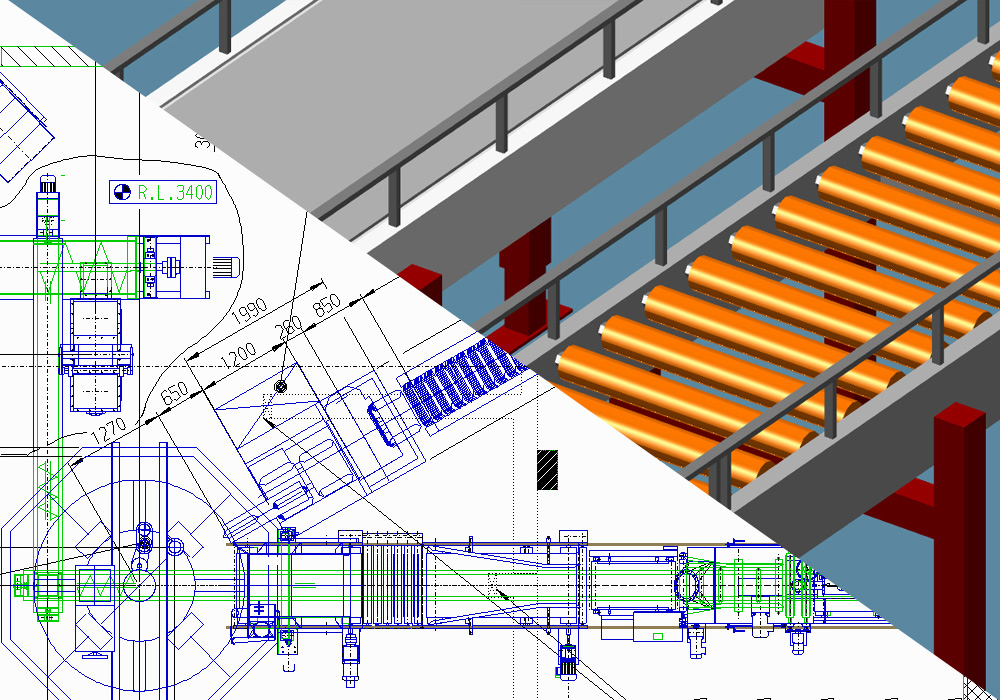

Intégration avec données 2D

MPDS4comporte des fonctionnalités 2D entièrement intégrées à l’environnement 3D qui permettent de concevoir encore plus facilement et rapidement le projet dans son ensemble. Ainsi, vos conceptions 3D peuvent être réalisées facilement et sans rupture à partir de vos plans de construction 2D, ou vos implantations 2D transférées dans votre environnement 3D. Des modèles 3D complets peuvent également être crées très rapidement à partir de simples dessins 2D de machines ou équipements pour la planification. De plus, la conception des tuyauteries et de l’installation 3D peuvent être entièrement réalisés à partir des schémas P&ID. De nombreux dessins 2D peuvent être générés pour la réalisation et la documentation. Enfin, les isométriques de tuyauterie issus des données de tuyauterie 3D sont créés automatiquement. Détails …

Catalogue et spécifications

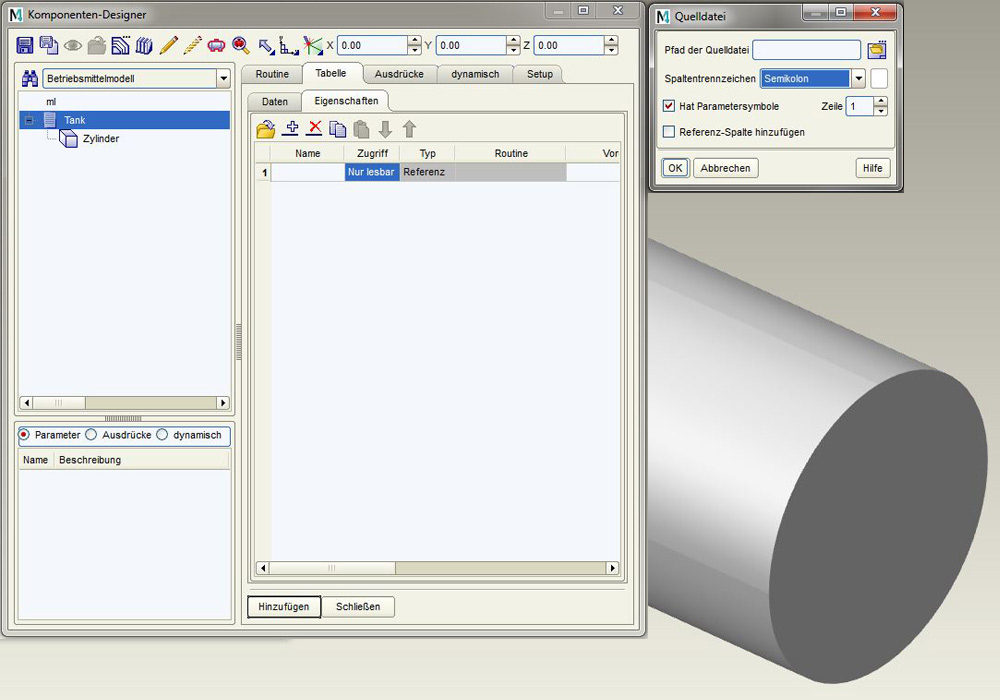

MPDS4 contient des spécifications et catalogues étendus ainsi que les outils adéquats permettant de les éditer ou d’en créer de nouveaux. Outre les éléments standards, de nouvelles routines graphiques paramétrées peuvent être créées et utilisées pour créer de nouveaux composants dont les différentes caractéristiques seront ensuite compilées dans le catalogue. Enfin, MPDS4 permet de gérer et créer des spécifications pour les réseaux de tuyauterie, les systèmes CVC et les chemins de câbles. Détails …

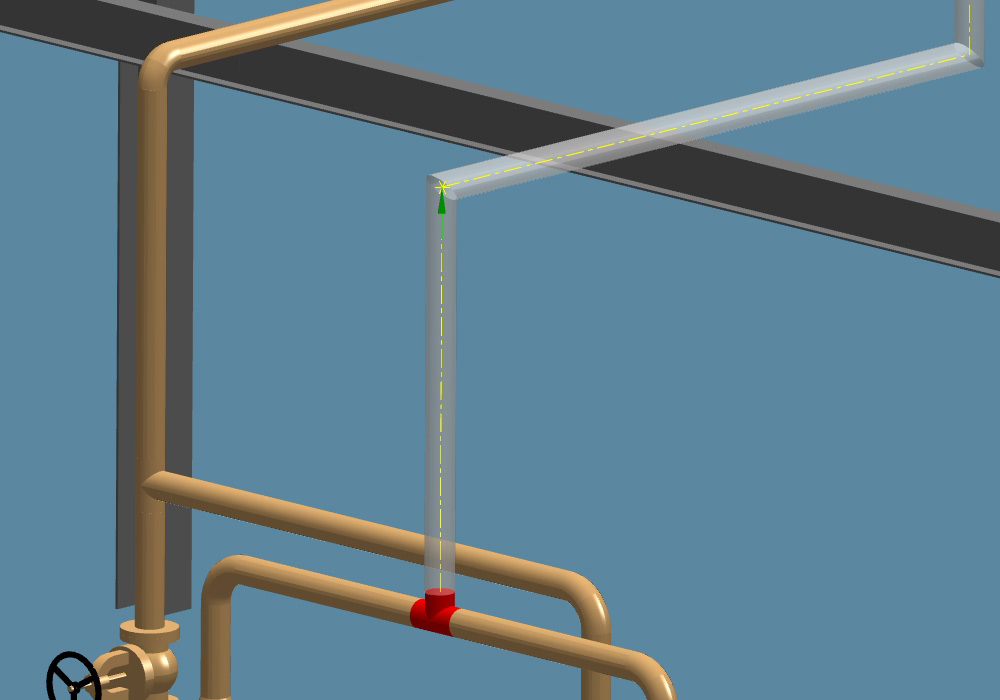

Structuration de projets 3D

La réussite d’un projet commence par la réalisation d’une planification détaillée. Cela comprend une structure claire, la répartition de l’ensemble du projet en différentes parties, la définition des différentes tâches, l’évaluation du temps, la planification des ressources nécessaires et l’estimation du coût. MPDS4 offre de nombreuses possibilités pour structurer rapidement et facilement vos projets 3D. Ainsi, dès la première étape, la planification est automatiquement divisée entre les différentes disciplines dans lesquelles des systèmes et sous-systèmes permettent une organisation logique. En outre, des ensembles et des zones géographiques peuvent être définies afin par exemple, de gérer les droits d’accès des utilisateurs. L’ensemble du projet peut enfin être versionné pour être certain d’obtenir un résultat détaillé et sans conflits. Aussi, les droits d’accès à la base de données du projet peuvent être affectés à plusieurs utilisateurs, pour qu’ils puissent travailler en même temps sur le même projet. Détails …

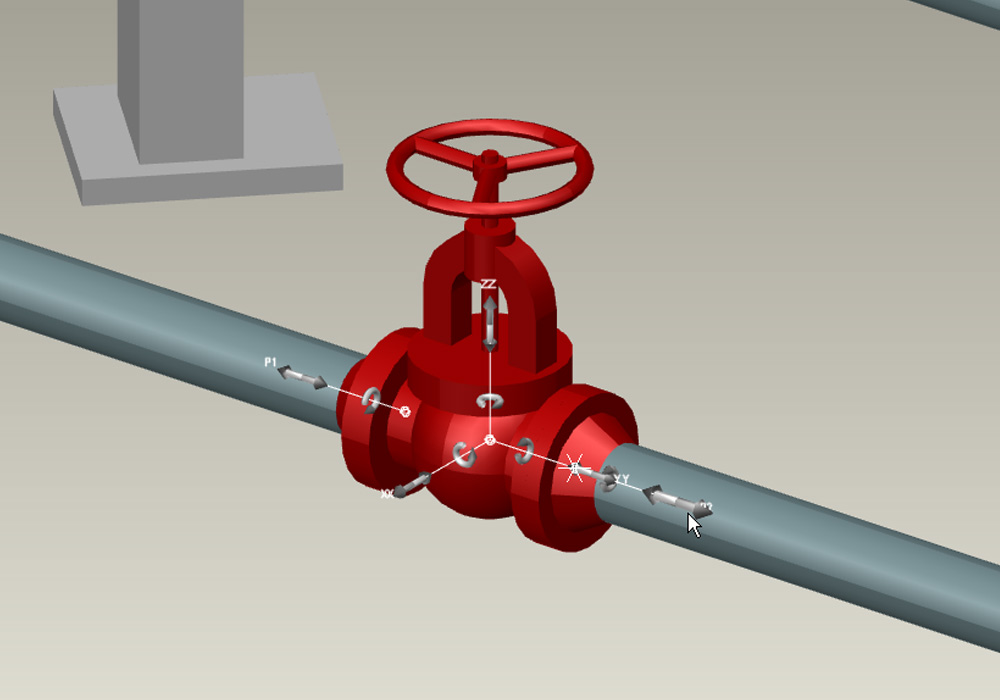

Contrôle qualité de projets 3D

Afin d’assurer la qualité des projets 3D, MPDS4 possède différentes fonctions et automatismes axés sur le contrôle qualité. Ainsi, les utilisateurs peuvent choisir dès le début de la planification les composants adéquats dans le catalogue. En outre, lors du placement, la vérification automatique permet de contrôler si le type de connexion est approprié et l’utilisateur reçoit un avertissement si cela n’est pas le cas. Enfin, la cohérence de toute la planification peut être vérifiée. La détection de collision permet d’éviter les erreurs de planification coûteuses et assure également que les espaces devant rester libre pour la maintenance sont respectés. Les nomenclatures détaillées permettent d’évaluer les coûts à chaque étape de la planification. Détails …

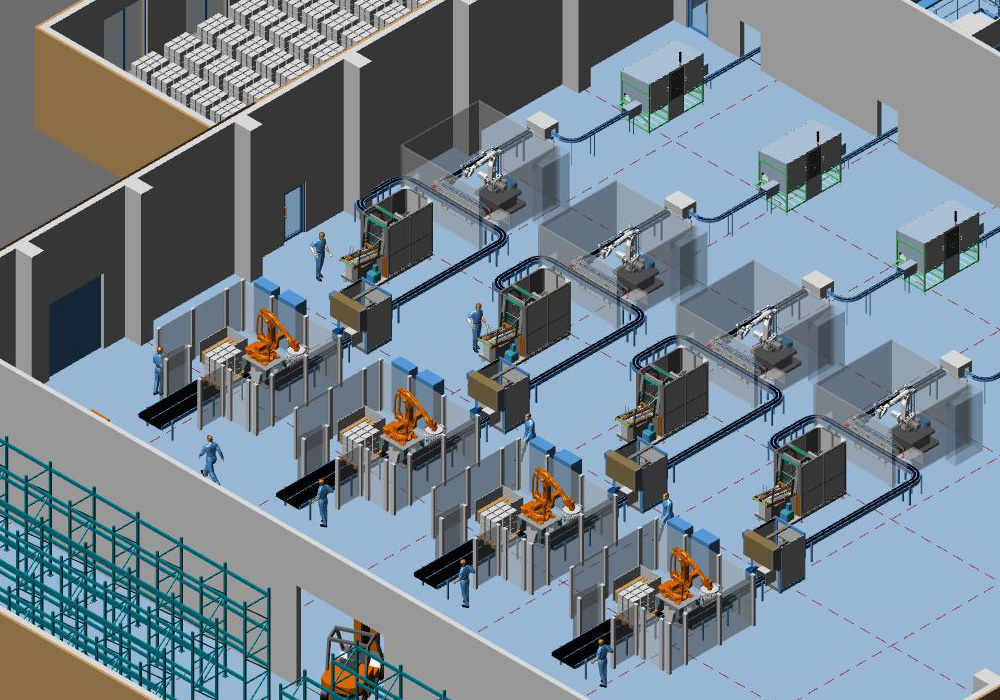

Evolutivité et Modularité

L’architecture flexible de MPDS4 rend possible l’adaptation du logiciel aux besoins et à l’environnement système de l’entreprise. Le logiciel est modulaire, ainsi, seuls les modules ou les interfaces nécessaires sont utilisés. Le logiciel peut ensuite être complété par d’autres modules sur demande. En outre, de nombreux scénarios de gestion des licences MPDS4 peuvent être supportés par une installation autonome. Les licences flottantes accessibles sur le réseau permettent aux utilisateurs de disposer des ressources dont ils ont besoin.  L’architecture du logiciel offre également une grande liberté pour la configuration de l’installation. Enfin, MPDS4 offre de nombreuses possibilités pour favoriser la collaboration au sein de l’entreprise, de sorte que plusieurs utilisateurs peuvent contrôler et travailler simultanément sur un même projet. Détails …

Documentation

Pour chaque option ou fonctionnalité, MPDS4 comprend une documentation complète, des informations, descriptions des fonctions et exemples d’applications. Une documentation est également disponible pour chaque module et interface. Ainsi les administrateurs peuvent y recourir pour configurer et adapter le logiciel aux spécificités de l’entreprise. L’utilisateur peut quant à lui obtenir de l’aide en fonction du contexte pour chaque fonction, grâce à la documentation associée au logiciel.
